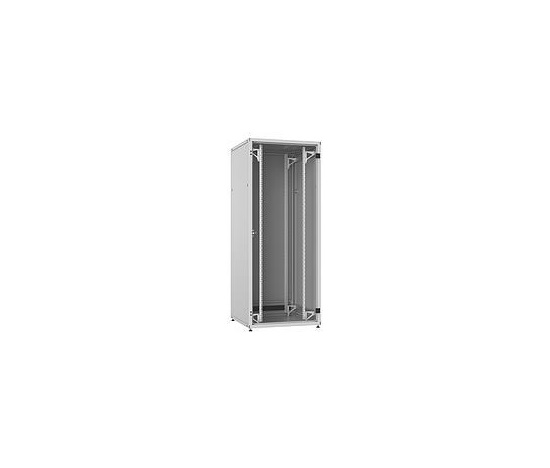

Solarix Rozvádzač LC-50 42U

Stojanový rozoberateľný rozvádzač typu LC-50 je určený na inštaláciu pasívnych aj aktívnych prvkov štruktúrovaných kabelážnych systémov.

Technické parametre:

Základná konštrukcia
Rozvádzač LC-50 tvorí rozoberateľný skelet, skladajúci sa z dná, stropu a šír, ku ktorým sú pripevnené vodorovné priečky. K priečkam sú pripojené vertikálne lišty, ktoré umožňujú montáž zariadení v rozmerovom štandarde 19". Z čelnej strany je rozvádzač osadený celosklenenými dverami z číreho kaleného bezpečnostného skla (EN 12150-1). Dvere majú max. uhol otvorenia 180° a sú vybavené cylindrickým zámkom s jednobodovým zamykaním. Konštrukcia rozvádzača umožňuje meniť smer otvárania dverí. Odnímateľné zadné plechové dvere a bočné kryty sú upevnené pomocou cylindrických zámkov na rovnaký kľúč, ako majú dvere. V zadnej stene je montovaný kabelový prechod s instalovaným proti prachu kefkou.
V stropu aj na dne sú otvory na vstup káblov a odvod teplého vzduchu uzavretý vypaľovacími záslepkami. Záslepky je možné odstrániť prestrihnutím mostíkov, ktoré ich spájajú s dnom alebo stropom rozvádzača. Otvory na odvod teplého vzduchu sú prispôsobené na inštaláciu ventilačnej jednotky VJ-R2, 4 alebo 6. Otvory pre prívod káblov umožňujú zavedenie napájacích káblov ukončených trojfázovou zástrčkou.

Vertikálne lišty s rozostupom 19"
Rozvádzač obsahuje dva páry 19" vertikálnych líšt so značením pre identifikáciu výšky umiestnenia montovaných zariadení. Konštrukcia rozvádzača umožňuje meniť polohu vertikálnych líšt v smere hĺbky rozvádzača.

Spojenie rozvádzačov do skupín
Na stranách rozvádzačov sa hore aj dole nachádzajú otvory umožňujúce spojenie rozvádzačov do skupín. Na vzájomné spojenie dvoch rozvádzačov je potrebné použiť doplnkový spojovací materiál. Rozvádzače je možné skladať do skupín, radov, bez nutnosti demontáže bočníc.

Ochrana
IP 20 podľa EN 60529
Neplatí pre káblový vstup s proti prachu kefkou.

Zaručené nosnosti
Maximálna prípustná celková hmotnosť zariadenia namontovaného vo vnútri rozvádzača nesmie prekročiť:
1 360 kg
pre skriňa s hlbokou 1 000 mm postavenú na nožičkách, podstavci alebo priamo na podlahe (nevzťahuje sa na výšku skrine 24U)
1 000 kg
pre hlbokú skriňu 600 mm alebo 800 mm vo všetkých výškach na nožičkách, podstavci alebo priamo na podlahe a pre skriňu 24U s hlbokou 1000 mm
500 kg
pre skriňu postavenú na našich typových kolieskach
Nosnosti sú garantované pri rovnomernom statickom zaťažení.

Umiestnenie a vyrovnanie
Súčasťou každého rozvádzača sú štyri kusy výškovo nastaviteľných nivelizačných nôh. Tieto umožňujú ustaviť rozvádzač na nerovnej podlahe. V prípade nepoužitia týchto nôh je možné postaviť rozvádzač priamo na podlahu. Na dne rozvádzača neobsahuje žiadne vystupujúce prvky.

Zemniaci prepojovacie skriňa
Všetky konštrukčné diely rozvádzača sú vzájomne vodivo prepojené. Vodivé spojenie dverí a bočných krytov so skeletonom rozvádzača je realizované pomocou zemniacich káblov s prerezom 6 mm2 pre maximálne prúdové zaťaženie 63 A. Pri vyššom prúdovom zaťažení rozvádzača je nutné použiť zemniace káble s väčším prierezom.

Protikorozívna ochrana skrine
Štandardne sú skrine dodávané s povrchovou úpravou práškovou farbou v odtieni svetlo šedá RAL 7035.
Vnútorné montážne diely, ako sú 19" vertikálne lišty a priečky, sú pozlátené zliatinou Al-Zn.

Príslušenstvo
K rozvádzaču je možné objednať veľkú šírku štandardného 19" príslušenstva, ako sú police, záslepky, vyväzovacie panely a veľa ďalších výrobkov vrátane špeciálneho príslušenstva na želanie zákazníka.

Balenie obsahuje:
1 stojan rámu
2 dno s kabelovým prechodom a prípravou na inštaláciu ventilačnej jednotky (vylamovacie)
3 strop s kabelovým prechodom a prípravou na inštaláciu ventilačnej jednotky (vylamovacie)
4 priečky na montáž 19" lišt
5 držák 19" vertikálnej lišty
6 vertikálna lišta
7 celosklenené dvere osadené jednobodovým cylindrickým zámkom
8 bočný výklopný kryt osadený jednobodovým cylindrickým zámkom
9 zadné dvere osadené jednobodovými cylindrickými zámkami
10 kabelový prechod s proti prachu kefkou, určený na montáž pod alebo nad zadnými dverami
11 výškovo nastaviteľná noha

Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
