GIGABYTE MB Sc LGA1700 H610M S2H DDR4, Intel H610, 2xDDR4, 1xDP, 1xHDMI, 1xDVI, 1xVGA, mATX

Podrobnosti

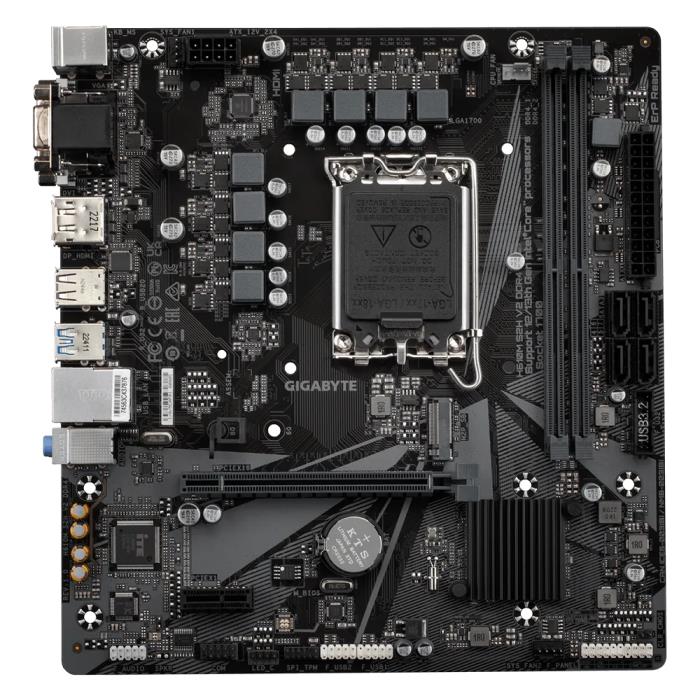

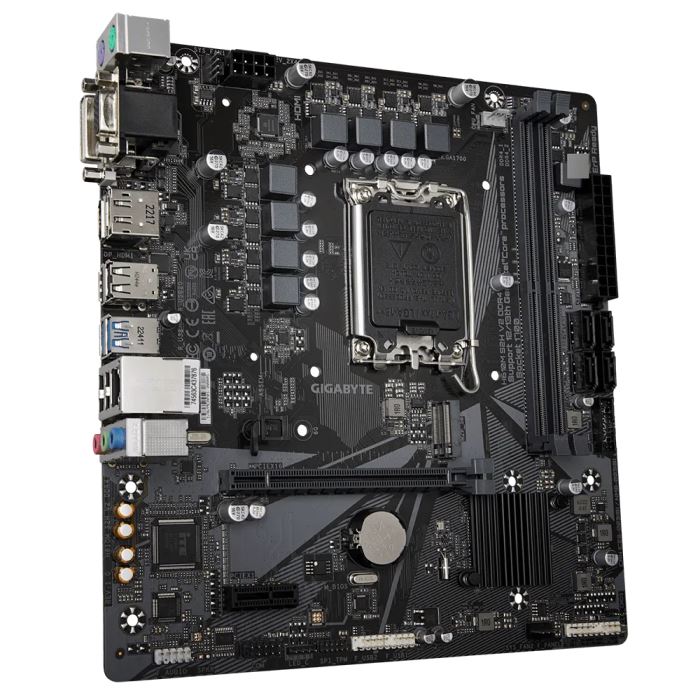

H610M S2H DDR4

Základná doska Intel® H610 s 6+1+1 hybridnými fázami digitálneho dizajnu VRM, PCIe 4.0* Dizajn, Gen3 x4 M.2, Realtek Gaming LAN, porty HDMI/DVI-D/D-Sub pre viacero displejov, odpor proti síre, inteligentný ventilátor 6

• Podporuje procesory radu Intel® Core™ 12. generácie
• Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 2 DIMM
• 6+1+1 hybridný digitálny dizajn VRM
• GIGABYTE Gaming LAN s riadením šírky pásma
• NVMe PCIe 3.0 x4 M.2
• Porty HDMI/DVI-D/D-Sub na viacnásobné zobrazenie
• Vysokokvalitné zvukové kondenzátory a ochrana proti šumu
• Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
• GIGABYTE APP Center, jednoduché a ľahké používanie
• Dizajn rezistorov proti síre
• Skutočná podpora sa môže líšiť v závislosti od procesora.

CPU

Socket LGA1700: Podpora procesorov 12. generácie Intel® Core™ i9/procesorov Intel® Core™ i7/procesorov Intel® Core™ i5
L3 cache sa líši v závislosti od procesora
(Viac informácií nájdete v časti "Zoznam podporovaných procesorov".)

Čipová súprava

Čipová súprava Intel® H610 Express

Pamäť

Podpora pamäťových modulov DDR4 3200/3000/2933/2666/2400/2133 MHz
2 x DDR4 DIMM socket s podporou až 64 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (pracujú v režime non-ECC)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti "Zoznam podpory pamäte".)

Palubná grafika

Podpora integrovaného grafického procesora - Intel® HD Graphics:
1 x port D-Sub, podporujúci maximálne rozlíšenie 1920x1200@60 Hz
1 x port DVI-D, podporujúci maximálne rozlíšenie 1920x1200@60 Hz
* Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra.
1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 a HDCP 2.3.
** Podpora natívneho HDMI 2.1 port kompatibilný s TMDS
1 x DisplayPort s maximálnym rozlíšením 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálový
* Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.

LAN

Čip Realtek® GbE LAN (1 Gb/s/100 Mb/s)

Rozširujúce sloty

1 x slot PCI Express x16, pracujúci s rozlíšením x16
* Ak sa má nainštalovať iba jedna grafická karta PCI Express, pre optimálny výkon ju nezabudnite nainštalovať do slotu PCIEX16.
(Zásuvka PCI Express x16 je v súlade s PCI Express 4.0 štandard.)
1 x slot PCI Express x1
(Slot PCI Express x1 zodpovedá PCI Express 3.0 štandard.)

Rozhranie úložiska

Čipová súprava:
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 PCIe 3.0 x4/x2 podpora SSD)
4 x SATA 6Gb/s konektory

USB

Čipová súprava:
4 x USB 3.2 porty Gen 1 (2 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB)
4 x USB 2.0/1.1 portov na zadnom paneli
Chipset+USB 2.0 Rozbočovač:
4 x USB 2.0/1.1 porty dostupné cez interné záhlavia USB

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x M.2 Konektor Socket 3
4 x konektory SATA 6 Gb/s
1 x záhlavie ventilátora CPU
2 x záhlavie systémového ventilátora
1 x záhlavie RGB LED pásu
1 x záhlavie predného panela
1 x záhlavie zvuku na prednom paneli
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 hlavičky
1 x hlavička modulu dôveryhodnej platformy (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 iba modul)
1 x záhlavie sériového portu
1 x prepojka Clear CMOS

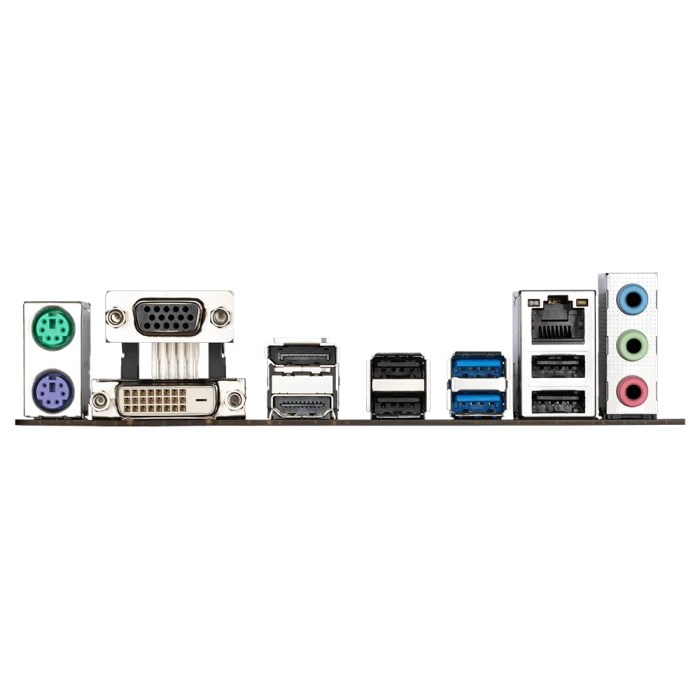

Konektory na zadnom paneli

1 x port klávesnice PS/2
1 x port myši PS/2
1 x port D-Sub
1 x port DVI-D
1 x DisplayPort
1 x HDMI 2.0 port
2 x USB 3.2 porty Gen 1
4 x USB 2.0/1.1 port
1 x port RJ-45
3 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE® I/O

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Upozornenie na prehriatie
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od chladiča, ktorý inštalujete.

BIOS

1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
Ambient LED
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
Smart Backup
System Information Viewer
Podpora Q-Flash
Podpora Xpress Install

Dodávaný softvér

Norton® Internet Security (verzia OEM)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora 64-bitového systému Windows 11
Podpora 64-bitového systému Windows 10

Faktor formy

Formát Micro ATX; 23.0 cm x 21.5cm.
