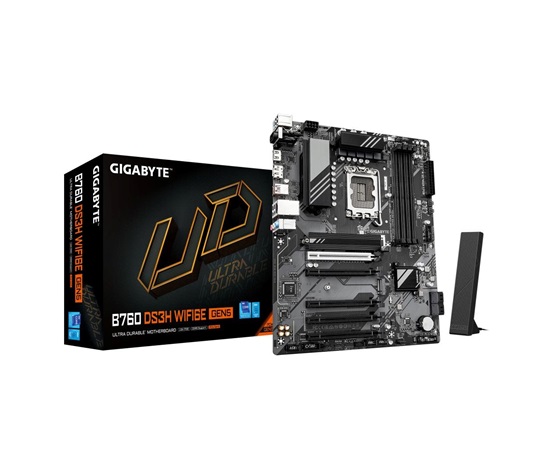

GIGABYTE MB Sc LGA1700 B760 DS3H WIFI6E GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI, WiFi

CPU

Soket LGA1700: Podpora procesorov Intel® Core™ 14., 13. a 12. generácie
Pentium® Gold a Celeron® procesory
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)
L3 cache sa líši podľa CPU

Čipová sada

Intel® B760 Express čipová sada

Pamäť

14. a 13. generácia Intel® Core™ i9/i7 procesorov:
- Podpora DDR5 5600/5200/4800/4400 MT/s pamäťových modulov
13. a 12. generácia Intel® Core™ i5/i3 a Pentium® Gold a Celeron® procesory:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM sloty podporujúce až 256 GB (64 GB na jeden modul) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v ne-ECC režime)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäti, dátové rýchlosti a počet DRAM modulov, pre viac informácií navštívte "Podpora pamäte" na webovej stránke GIGABYTE.)

Grafika na doske

Integrovaný grafický procesor - podpora Intel® HD Graphics:
- 1 x HDMI port, podporujúci rozlíšenie až 4096x2160@60 Hz
* Podpora HDMI 2.1 a HDCP 2.3.
** Podpora natívnych portov kompatibilných s HDMI 2.1 TMDS.
- 1 x DisplayPort, podporujúci rozlíšenie až 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Zvuk

Realtek® Audio CODEC
Vysoká definícia zvuku
2/4/5.1/7.1 kanálov
* Funkcionalitu zvukového jacku môžete meniť pomocou zvukového softvéru. Pre konfiguráciu 7.1-kanálového zvuku použite zvukový softvér.
Podpora S/PDIF Out

LAN

Realtek® GbE LAN čip (1 Gbps/100 Gbps/10 Mbps)

Bezdrôtový komunikačný modul

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, podpora pásiem 2.4/5/6 GHz
- BLUETOOTH 5.3
- Podpora bezdrôtového štandardu 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)

Rozširujúce sloty

CPU:
- 1 x PCI Express x16 slot, podpora PCIe 5.0 a beh na x16 (PCIEX16)
* Slot PCIEX16 môže podporovať iba grafickú kartu alebo NVMe SSD. Ak chcete nainštalovať iba jednu grafickú kartu, uistite sa, že ju inštalujete do slotu PCIEX16.
Čipová sada:
- 4 x PCI Express x16 sloty, podpora PCIe 3.0 a beh na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Úložisko

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipová sada:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipová sad?:
- 1 x USB Type-C® port na zadnom paneli s podporou USB 3.2 Gen 2x2
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB headery

Interné I/O konektory

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x konektor ventilátora procesora
1 x konektor čerpadla chladenia procesora
3 x konektory systémových ventilátorov
1 x konektor čerpadla chladenia systému
3 x adresovateľné RGB Gen2 LED pásy konektory
1 x RGB LED pás konektor
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x konektor predného panelu
1 x audio konektor predného panelu
1 x S/PDIF Out konektor
1 x USB Type-C® konektor, s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 konektor
2 x USB 2.0/1.1 konektory
1 x Trusted Platform Module (TPM) konektor (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x sériový port konektor
1 x tlačidlo Q-Flash Plus
1 x tlačidlo reset
1 x jumper resetu
1 x jumper pre vymazanie CMOS

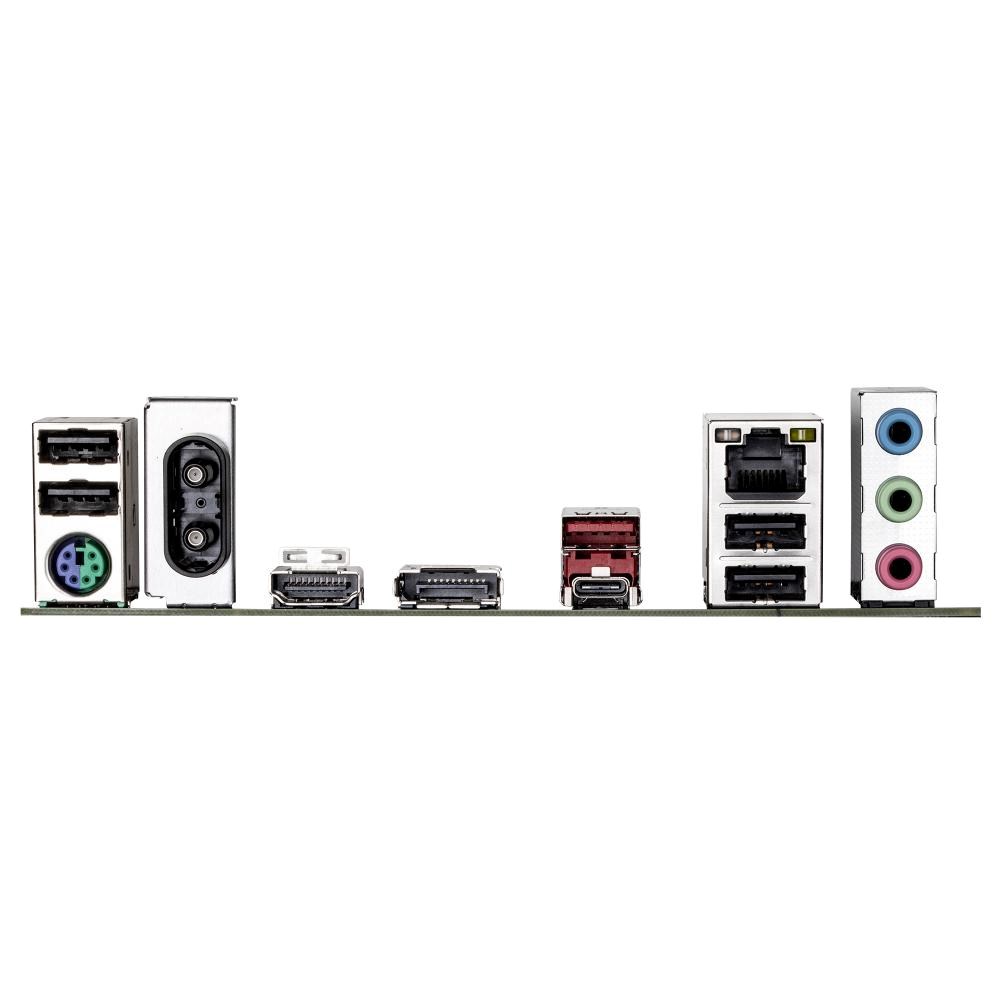

Pripojovacie konektory zadného panela

1 x PS/2 port klávesnica/myš
2 x konektory antény (2T2R)
1 x USB Type-C® port s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 2 Type-A port (červený)
4 x USB 2.0/1.1 porty
1 x HDMI port (poznámka)
1 x DisplayPort (poznámka)
1 x RJ-45 port
3 x audio jacky
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU

Ovládač I/O

iTE® I/O Controller čip

Sledovanie hardvéru

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátorov
Detekcia prietoku vody v chladení
Varovanie pred zlyhaním ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia regulácie rýchlosti ventilátora (čerpadla) závisí od ventilátora (čerpadla), ktoré používate.

BIOS

1 x 128 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každej aplikácie môžu tiež závisieť od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup

Balíček softvéru

Norton® Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Formát

Formát ATX; 30,5cm x 24,4cm
