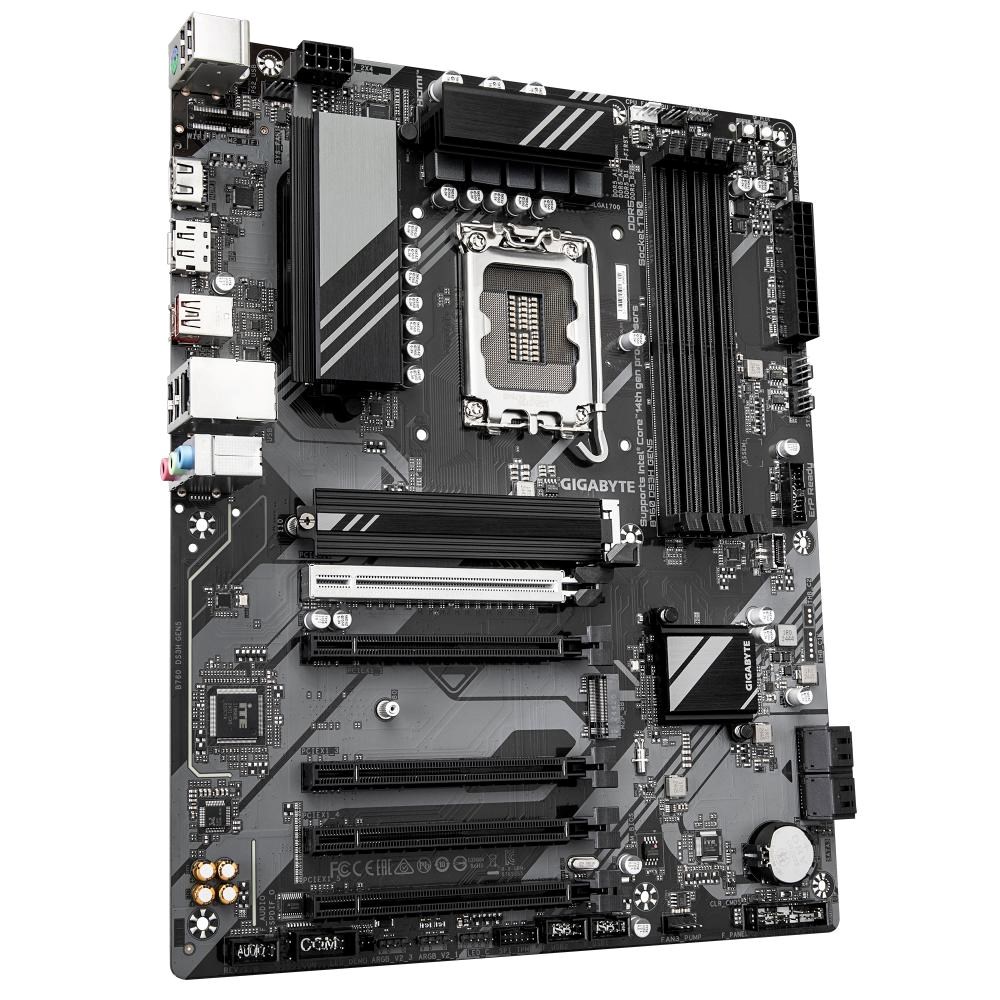

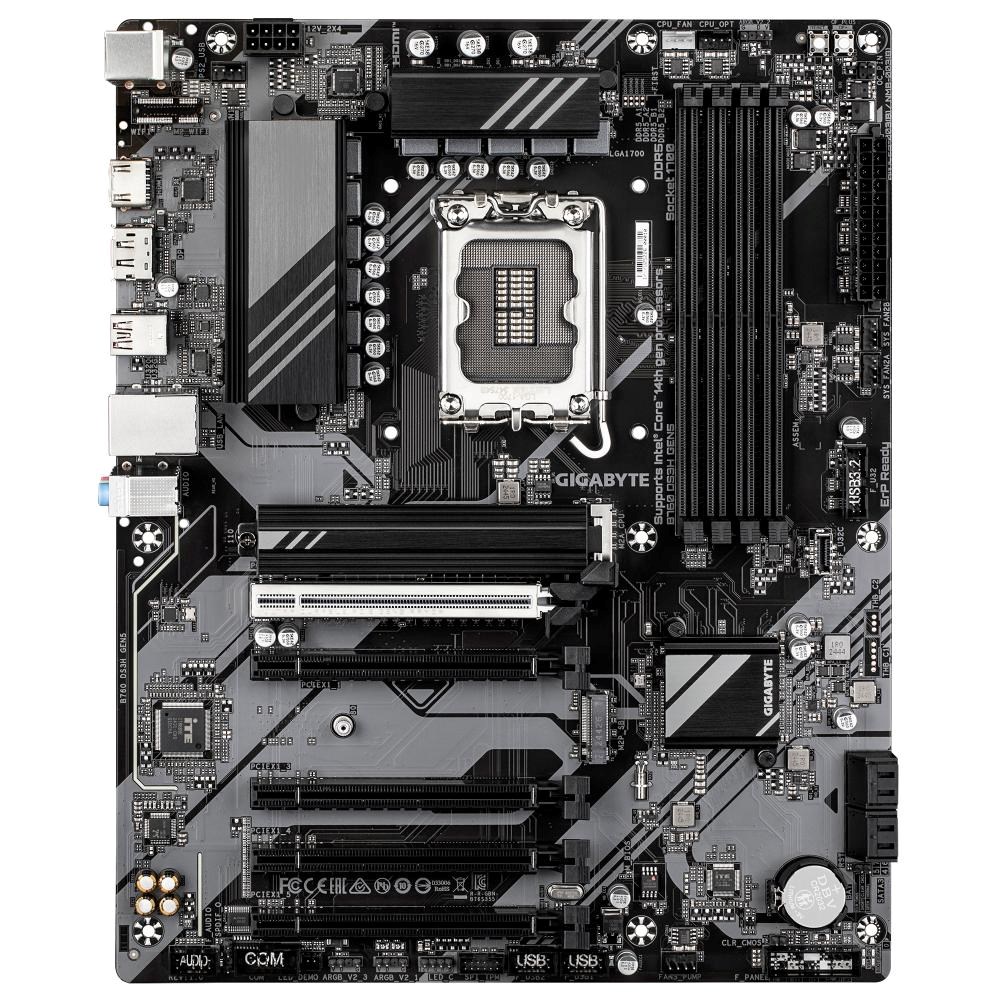

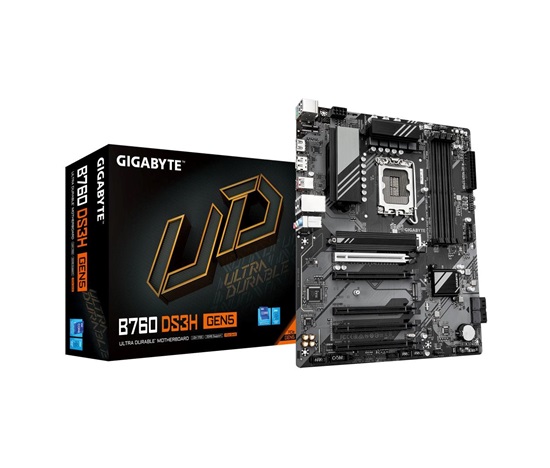

GIGABYTE MB Sc LGA1700 B760 DS3H GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI

CPU

Socket GA1700: Podpora procesorov Intel® Core™ 14., 13. a 12. generácie
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)
Cache L3 sa líši podľa CPU

Chipset

Intel® B760 Express chipset

Pamäť

Procesory Intel® Core™ i9/i7 14. a 13. generácie:
- Podpora DDR5 5600/5200/4800/4400 MT/s pamäťových modulov
Procesory Intel® Core™ i5/i3 13. a 12. generácie:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuviek podporujúcich až 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v ne-ECC režime)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäte, dátové rýchlosti (speed), a počet DRAM modulov. Viac informácií nájdete v "Memory Support List" na webovej stránke GIGABYTE.)

Grafika na doske

Integrovaný grafický procesor - podpora Intel® HD Graphics:
- 1 x HDMI port, s maximálnym rozlíšením 4096x2160@60 Hz
* Podpora HDMI 2.1 verzie a HDCP 2.3.
** Podpora natívnych portov HDMI 2.1 TMDS kompatibilných.

- 1 x DisplayPort, s maximálnym rozlíšením 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3

(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek® Audio CODEC
Vysokokvalitný zvuk
2/4/5.1/7.1-kanálový
* Funkcionalitu zvukovej zásuvky možno upraviť pomocou softvéru na zvukové nastavenia. Pre konfiguráciu 7.1-kanálového zvuku otvoríte softvér na zvukové nastavenia.

Podpora S/PDIF Out

LAN

Realtek® GbE LAN čip (1 Gbps/100 Gbps/10 Mbps)

Rozširujúce sloty

CPU:
- 1 x PCI Express x16 slot, podporuje PCIe 5.0 a beží v x16 režime (PCIEX16)
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Ak sa má inštalovať iba jedna grafická karta, uistite sa, že je inštalovaná do PCIEX16 slotu.

Čipset:
- 4 x PCI Express x16 sloty, podporujú PCIe 3.0 a bežia v x1 režime (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipset:
- 1 x USB Type-C® port na zadnom paneli, s podporou USB 3.2 Gen 2x2
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB hlavičky

Interné I/O konektory

1 x hlavný napájací konektor ATX 24-pin
1 x napájací konektor ATX 8-pin 12V
1 x hlavička ventilátora CPU
1 x hlavička čerpadla chladenia CPU/vody
3 x hlavičky systémových ventilátorov
1 x hlavička systémového ventilátora/vodného čerpadla
3 x addressable RGB Gen2 LED pásikov
1 x RGB LED pásik hlavička
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x hlavička predného panelu
1 x hlavička zvuku predného panelu
1 x S/PDIF Out hlavička
1 x USB Type-C® hlavička, s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 hlavička
2 x USB 2.0/1.1 hlavičky
1 x hlavička Trusted Platform Module (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x hlavička sériového portu
1 x tlačidlo Q-Flash Plus
1 x tlačidlo reset
1 x jumper resetu
1 x jumper pre vymazanie CMOS

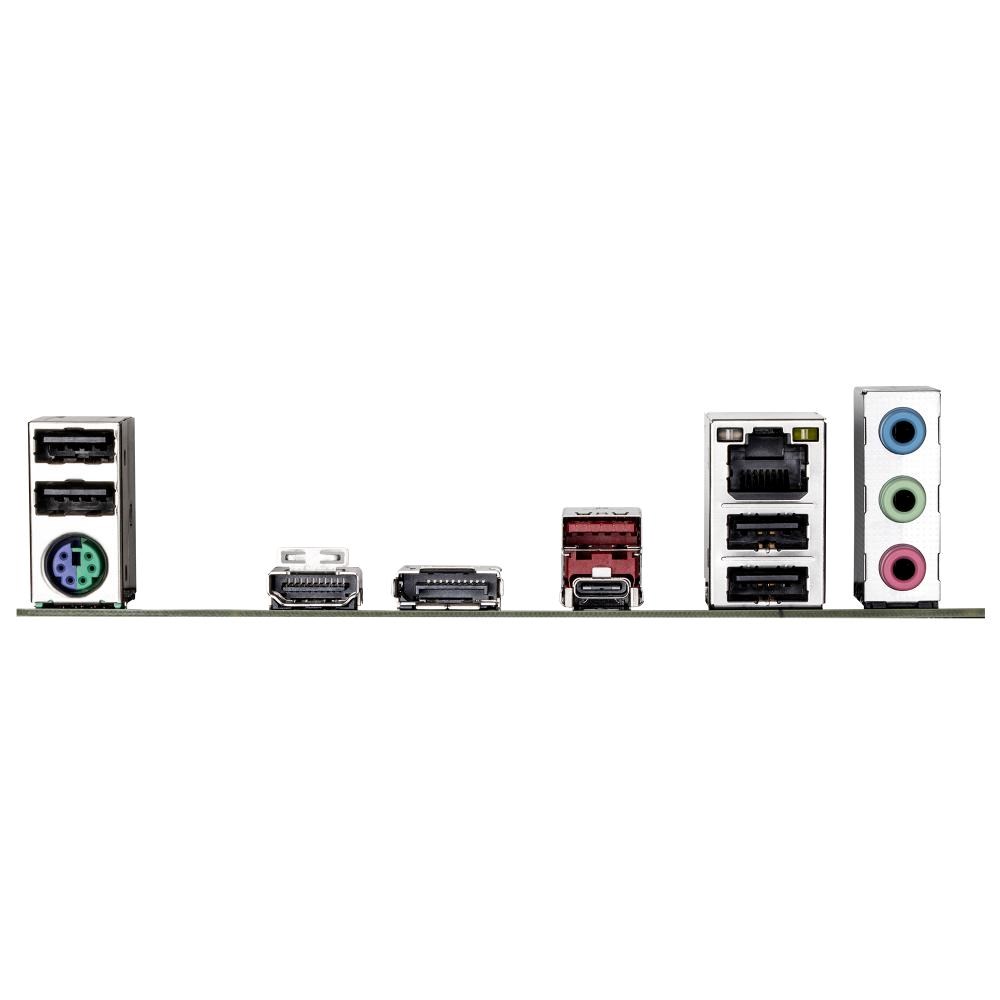

Zadné I/O konektory

1 x PS/2 port klávesnice/mys
1 x USB Type-C® port, s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 2 Type-A port (červený)
4 x USB 2.0/1.1 porty
1 x HDMI port (poznámka)
1 x DisplayPort (poznámka)
1 x RJ-45 port
3 x audio jacky

(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU

I/O Controller

iTE® I/O Controller čip

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vodného chladenia
Upozornenie na zlyhanie ventilátora
Ovládanie rýchlosti ventilátora
* Podpora funkcie riadenia rýchlosti ventilátora (čerpadla) závisí od ventilátora (čerpadla), ktorý nainštalujete.

BIOS

1 x 128 Mbitový flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti

Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každej aplikácie môžu tiež závisieť od špecifikácií základnej dosky.


Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup

Súborový softvér

Norton® Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Formát

Formát ATX; 30,5 cm x 24,4 cm
