GIGABYTE MB Sc AM4 B550M DS3H AC R2, AMD B550, 4xDDR5, DP, HDMI, mATX

CPU

AMD Socket AM4, podpora pre:
AMD Ryzen™ 5000 G-Series procesory/
AMD Ryzen™ 5000 Series procesory/
AMD Ryzen™ 4000 G-Series procesory/
AMD Ryzen™ 3000 G-Series procesory/
AMD Ryzen™ 3000 Series procesory
(Pre najnovší zoznam podporovaných CPU navštívte webovú stránku GIGABYTE.)

Čipset

AMD B550

Pamäť

4 x DDR4 DIMM sokety podporujúce až 128 GB (32 GB na jeden DIMM) systémovej pamäte
Podpora DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s pamäťových modulov
Dual channel architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäte, dátové rýchlosti (rychlosť) a počet DRAM modulov, viac informácií nájdete v "Memory Support List" na webovej stránke GIGABYTE.)

Grafika na doske

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x DisplayPort, podporujúci maximálne rozlíšenie 5120x2880@60 Hz
* Podpora DisplayPort 1.4 verzie, HDCP 2.3 a HDR.- 1 x HDMI port, podporujúci maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzie, HDCP 2.3 a HDR.
** Podpora nativnych HDMI 2.1 TMDS kompatibilných portov.(Špecifikácie grafiky sa môžu meniť v závislosti od podpory CPU.)
Maximálna zdieľaná pamäť 16 GB

Zvuk

Realtek® ALC1220 CODEC
* Zadný panel line out jack podporuje DSD audio.Vysokokvalitný digitálny zvuk
2/4/5.1/7.1-kanálov
* Funkcionalitu audio jacku môžete zmeniť pomocou softvéru na nastavenie zvuku. Pre konfiguráciu 7.1-kanálového zvuku použite audio softvér.

LAN

Realtek® GbE LAN čip (1 Gbps/100 Gbps/10 Mbps)

Bezdrôtový komunikačný modul

Realtek® Wi-Fi RTL8821CE
- WIFI 802.11 a, b, g, n, ac, podporujúci 2.4/5 GHz dvojpásmové prenosy
- BLUETOOTH 5.0
- Podpora bezdrôtového štandardu 11ac
(Reálná prenosová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)

Expanzné sloty

1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU:
AMD Ryzen™ 5000/3000 Series procesory podporujú PCIe 4.0 x16 režim
AMD Ryzen™ 5000 G/4000 G/3000 G Series procesory podporujú PCIe 3.0x16 režim
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Ak bude inštalovaná iba jedna grafická karta, uistite sa, že je umiestnená v PCIEX16 slotu.Čipset:
- 1 x PCI Express x16 slot (PCIEX4), podporujúci PCIe 3.0 a bežiaci na x4
- 1 x PCI Express x1 slot (PCIEX1), podporujúci PCIe 3.0 a bežiaci na x1

Úložisko

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podporujúci Socket 3, M key, typ 2280 SSD:
AMD Ryzen™ 5000/3000 Series procesory podporujú SATA a PCIe 4.0x4/x2 SSD
AMD Ryzen™ 5000 G/4000 G/3000 G Series procesory podporujú SATA a PCIe 3.0 x4/x2 SSD
1 x M.2 konektor (M2B_SB), integrovaný v čipsete, podporujúci Socket 3, M key, typ 2280 SATA a PCIe 3.0 x2 SSD
4 x SATA 6Gb/s konektorov
Podpora RAID 0, RAID 1 a RAID 10 pre NVMe SSD úložiská
Podpora RAID 0, RAID 1 a RAID 10 pre SATA úložiská

USB

CPU:
- 4 x USB 3.2 Gen 1 portov na zadnom paneli
Čipset:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header
- 4 x USB 2.0/1.1 portov (2 porty na zadnom paneli, 2 porty dostupné cez interný USB header)

Interné I/O konektory

1 x 24-pin ATX hlavný napájací konektor
1 x 8-pin ATX 12V napájací konektor
1 x CPU chladičový konektor
2 x konektory systémových ventilátorov
2 x segmentové LED header
2 x RGB LED segmentové header
1 x napájací header LED pásu chladiča CPU/RGB LED header
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panel header
1 x audio header predného panela
1 x USB Type-C® header s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, iba pre modul GC-TPM2.0_S)
1 x serial port header
1 x CMOS jasný jumper
1 x Q-Flash Plus tlačidlo

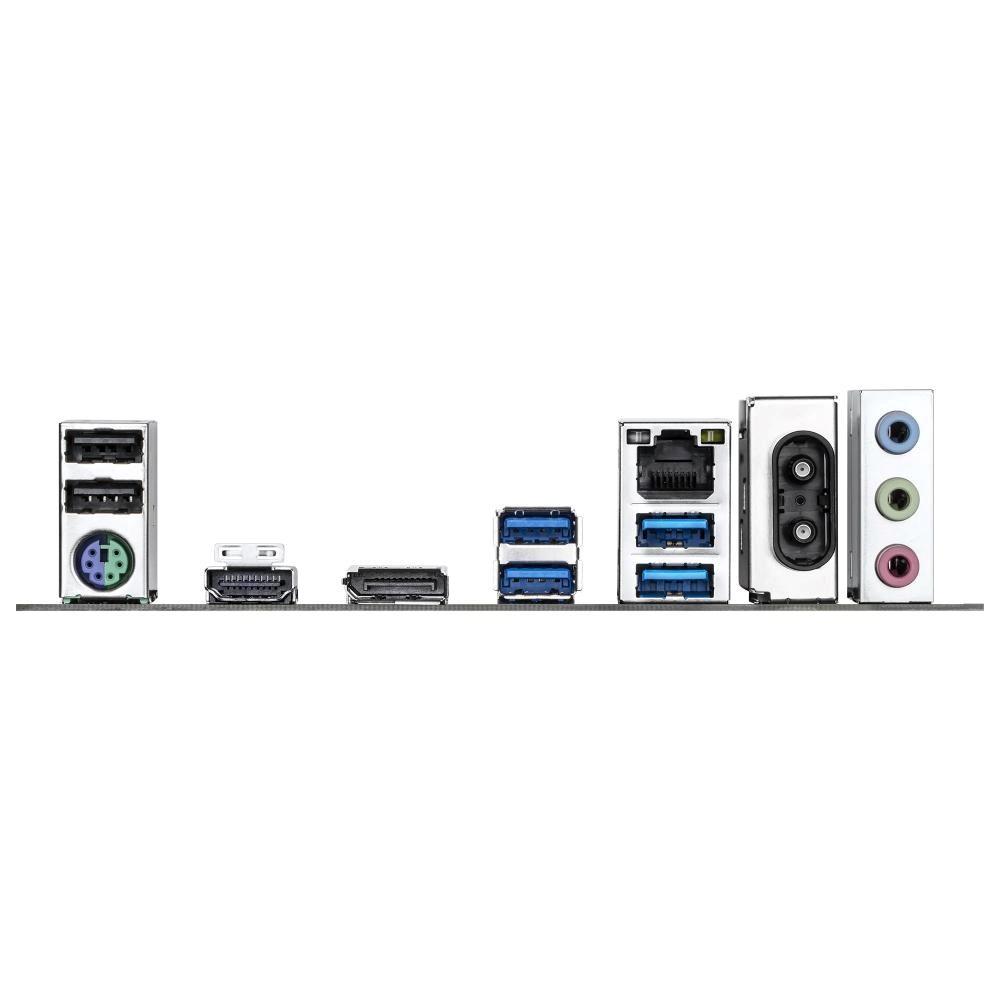

Pripojenia na zadnom paneli

2 x USB 2.0/1.1 porty
1 x PS/2 port pre klávesnicu/mys
1 x HDMI port (Poznámka)
1 x DisplayPort (Poznámka)
4 x USB 3.2 Gen 1 porty
1 x RJ-45 port
2 x anténne konektory
3 x audio jacky (Poznámka) Skutočná podpora sa môže líšiť podľa CPU.

I/O riadič

iTE® I/O riadičový čip

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Varovanie pred prehriatím
Varovanie pred zlyhaním ventilátora
Ovládanie rýchlosti ventilátora
* Podpora funkcie riadenia rýchlosti ventilátora závisí od ventilátora, ktorý nainštalujete.

BIOS

1 x 128 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.- @BIOS
- EasyTune
- RGB Fusion
- Smart Backup
- System Information Viewer
Podpora pre Q-Flash Plus
Podpora pre Q-Flash

Balíček softvéru

Norton® Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Formát

Micro ATX formát; 24,4 cm x 24,4 cm
