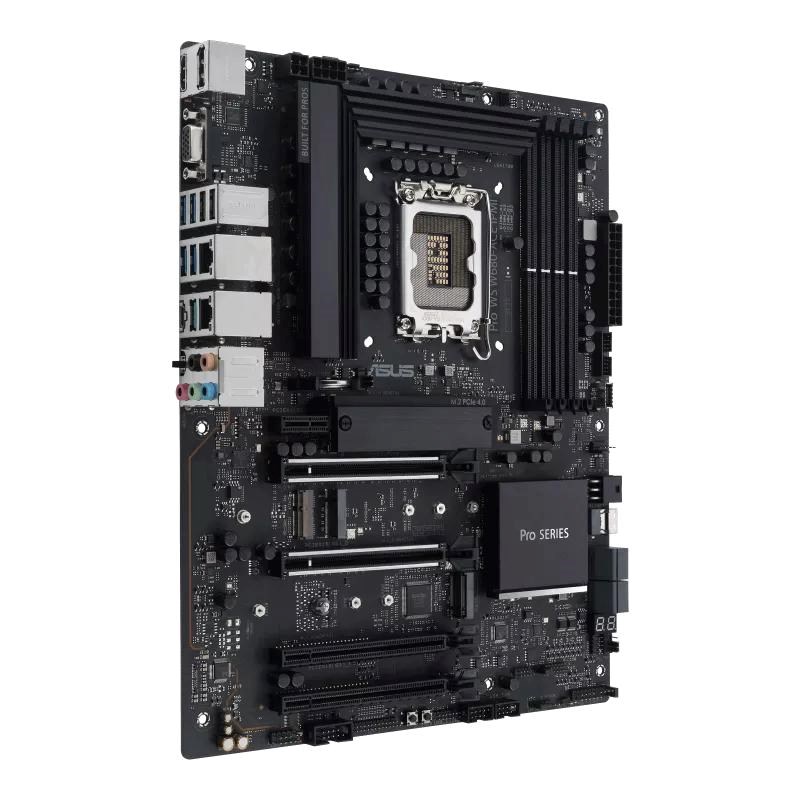

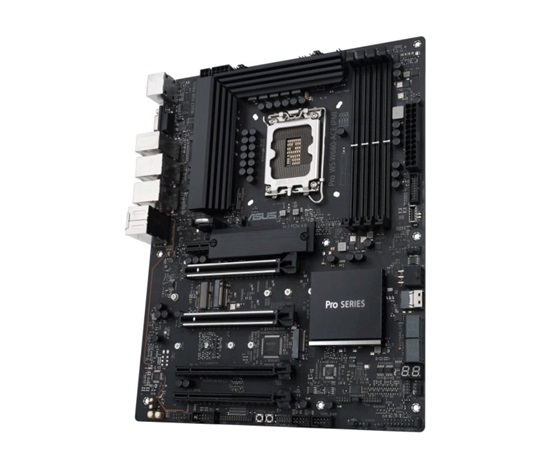

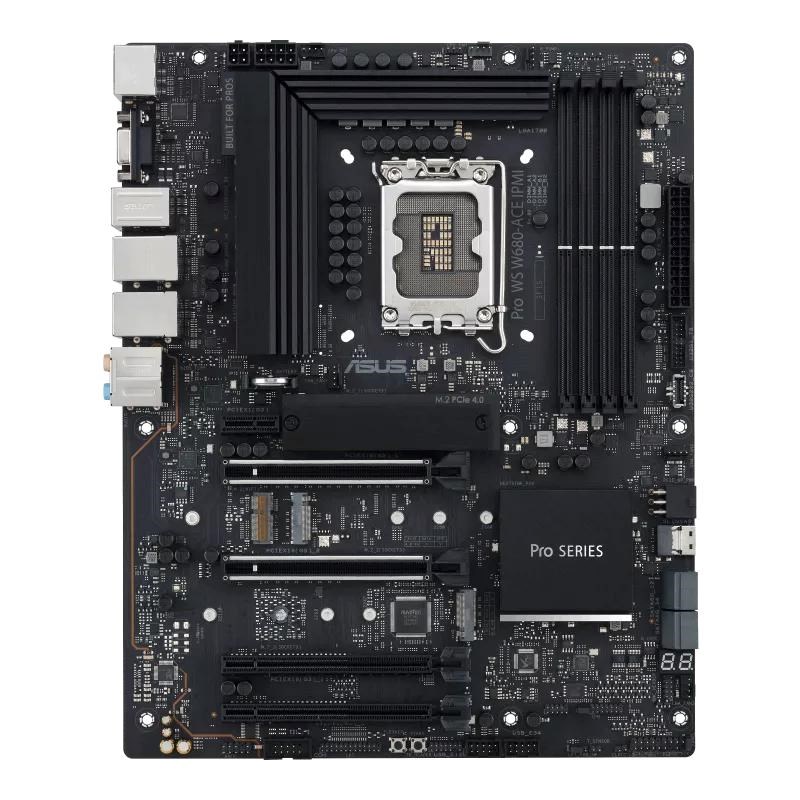

ASUS MB Sc LGA1700 PRO WS W680-ACE IPMI, Intel W680, 4xDDR5, 1xDP, 1xHDMI, 1xVGA

CPU

Socket Intel® LGA1700 pre Intel® Core™ 14., 13. a 12. generácie procesorov, Intel® Core™ 12. generácie, Pentium® Gold a Celeron® procesory*
*Viď www.asus.com pre zoznam podporovaných CPU.

Chipset

Intel® W680 Chipset

Pamäť

4 x DIMM, Max. 192GB, DDR5 ECC a Non-ECC neverbovaná pamäť*
Architektúra Dual Channel
Podporuje Intel® Extreme Memory Profile (XMP)
OptiMem II
* Podporované typy pamäti, dátová rýchlosť (speed) a počet moduly DRAM sa líšia v závislosti od CPU a konfigurácie pamäte, pre viac informácií navštívte sekciu Podpora na stránke produktu alebo https://www.asus.com/support/
* Non-ECC, nezaťažená DDR5 pamäť podporuje funkciu On-Die ECC.

Grafika

1 x DisplayPort**
1 x HDMI® port***
1 x VGA port
* Špecifikácie grafiky sa môžu líšiť medzi typmi CPU. Viď www.intel.com pre aktualizácie.
** Podporuje max. 8K@60Hz podľa špecifikácie DisplayPort 1.4.
*** Podporuje 4K@60Hz podľa špecifikácie HDMI 2.1.

Rozširujúce sloty

Intel® 14., 13. a 12. generácie procesorov*
- 2 x PCIe 5.0 x16 sloty (podpora x16 alebo x8 / x8 mód)
Intel® W680 Chipset
- 2 x PCIe 3.0 x16 sloty (podpora x4 mód)
- 1 x PCIe 3.0 x1 slot
* Skontrolujte tabuľku PCIe bifurcation na podpornom webe (https://www.asus.com/support/FAQ/1037507/).

Úložisko

Celkom podporuje 3 x M.2 sloty a 8 x SATA 6Gb/s portov*
Intel® 14., 13. a 12. generácie procesorov
- M.2_1 slot (Key M), typ 2242/2260/2280 (podpora PCIe 4.0 x4 mód)
Intel® W680 Chipset**
- M.2_2 slot (Key M), typ 2242/2260/2280 (podpora PCIe 4.0 x4 mód)
- M.2_3 slot (Key M), typ 2242/2260/2280/22110 (podpora PCIe 4.0 x4 mód)
- 4 x SATA 6Gb/s portov
- 1 x SlimSAS port podpora zariadení NVMe SlimSAS (podpora PCIe 4.0 x4 mód a až 4 SATA zariadení)***
* Intel® Rýchla technológia úložiska podporuje PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
** Intel® Rýchla technológia úložiska podporuje Intel® Optane Memory H Series na pripojených M.2 slotoch PCH.
*** SlimSAS slot môže podporovať až 4 SATA zariadenia cez transferový kábel. Kábel je zakúpiť zvlášť.

Ethernet

2 x Intel® 2,5Gb Ethernet
ASUS LANGuard

Wi-Fi & Bluetooth

Iba slot M.2 (Key E, CNVi & PCIe)*
*Wi-Fi modul je potrebné dokúpiť zvlášť.

USB

Videozadný USB (celkovo 8 portov)
- 2 x USB 3.2 Gen 2 porty (1 x Type-A, 1 x Type-C®)
- 4 x USB 3.2 Gen 1 porty (4 x Type-A)
- 2 x USB 2.0 porty (2 x Type-A)
Predný USB (celkovo 7 portov)
- 1 x USB 3.2 Gen 2x2 konektor (podpora USB Type-C®)
- 1 x USB 3.2 Gen 1 header podporuje ďalšie 2 USB 3.2 Gen 1 porty
- 2 x USB 2.0 headerov podporuje ďalšie 4 USB 2.0 porty

Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC
- Podporuje: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Podporuje až 24-Bit/192 kHz prehrávanie
Funkcie audia
- Zvukové tienenie
- Prémiové audio kondenzátory
- Dedikované vrstvy PCB pre audio
- Unikátne de-pop obvodové prvky

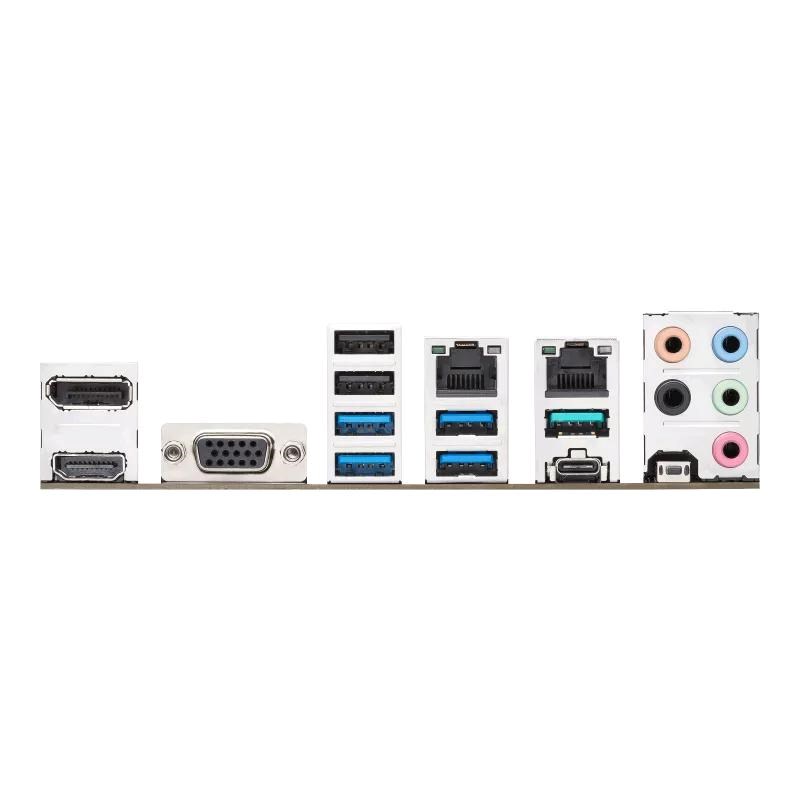

Porty na zadnom paneli I/O

- 2 x USB 3.2 Gen 2 porty (1 x Type-A, 1 x Type-C®)
- 4 x USB 3.2 Gen 1 porty (4 x Type-A)
- 2 x USB 2.0 porty (2 x Type-A)
- 1 x DisplayPort
- 1 x HDMI® port
- 1 x VGA port
- 2 x Intel® 2,5Gb Ethernet porty
- 5 x zvukové jacky
- 1 x tlačidlo BIOS FlashbackTM

Interné I/O konektory

Fan a chladenie
1 x 4-pin CPU fan header
1 x 4-pin CPU OPT fan header
1 x 4-pin W_PUMP+ header
3 x 4-pin chassis fan headers
Napájanie
1 x 24-pin hlavný napájací konektor
1 x 8-pin +12V napájací konektor
1 x 4-pin +12V napájací konektor
1 x 6-pin PCIe napájací konektor
Úložisko
3 x M.2 sloty (Key M)
4 x SATA 6Gb/s porty
1 x SlimSAS port
USB
1 x USB 3.2 Gen 2x2 konektor (podpora USB Type-C®)
1 x USB 3.2 Gen 1 header podporuje ďalšie 2 USB 3.2 Gen 1 porty
2 x USB 2.0 headerov podporuje ďalšie 4 USB 2.0 porty
Ostatné
1 x LPT header
1 x T-senzor
1 x Clear CMOS header
1 x COM port header
1 x BMC header
1 x Front Panel Audio header (AAFP)
1 x tlačidlo Štart
1 x Flexkey tlačidlo
1 x SPI TPM header (14-1pin)
1 x 20-3 pin System Panel header s funkciou Chassis intrude
1 x M.2 slot (Key E)
1 x LPT_P80 prepínač
1 x Thunderbolt™ header

Špeciálne funkcie

ASUS 5X PROTECTION III
- DIGI+ VRM (- Digitálny dizajn napájania s DrMOS)
- ESD Guards
- LANGuard
- Ochrana pred nadmerným napätím
- SafeSlot
- Nerezový zadný I/O
ASUS Q-Design
- Q-code
- M.2 Q-Latch
- Q-Connector
- Q-DIMM
- Q-LED (CPU [červená], DRAM [žltá], VGA [biela], Boot Device [žltá zelená])
- Q-Slot
Teploodolné riešenia ASUS
- Chladič M.2
- Dizajn chladiča VRM
ASUS EZ DIY
- Ochranný mechanizmus páky CPU socketu
- SafeDIMM
- SafeSlot
- BIOS FlashBack™ tlačidlo
- BIOS FlashBack™ LED
Vlastný dizajn základnej dosky a funkcie zamerané na podnikanie
- Spoľahlivosť 24/7

Softvérové funkcie

Podpora Intel® vPro
Vlastný softvér ASUS
Armoury Crate
- Fan Xpert 4
- Úspora energie
ASUS CPU-Z
Adobe Creative Cloud (bezplatná skúšobná verzia)
Norton 360 Deluxe (60 dní bezplatnej skúšobnej verzie)
WinRAR
Podporované IT riadiace softvéry
- ASUS Control Center Express (ACCE)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
FlexKey
Podpora Intel® vPro
Vlastný softvér ASUS
Armoury Crate
- Fan Xpert 4
- Úspora energie
ASUS CPU-Z
Adobe Creative Cloud (bezplatná skúšobná verzia)
Norton 360 Deluxe (60 dní bezplatnej skúšobnej verzie)
WinRAR
Podporované IT riadiace softvéry
- ASUS Control Center Express (ACCE)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
FlexKey

BIOS

256 Mb Flash ROM, UEFI AMI BIOS

Spravovateľnosť

WOL cez PME, PXE

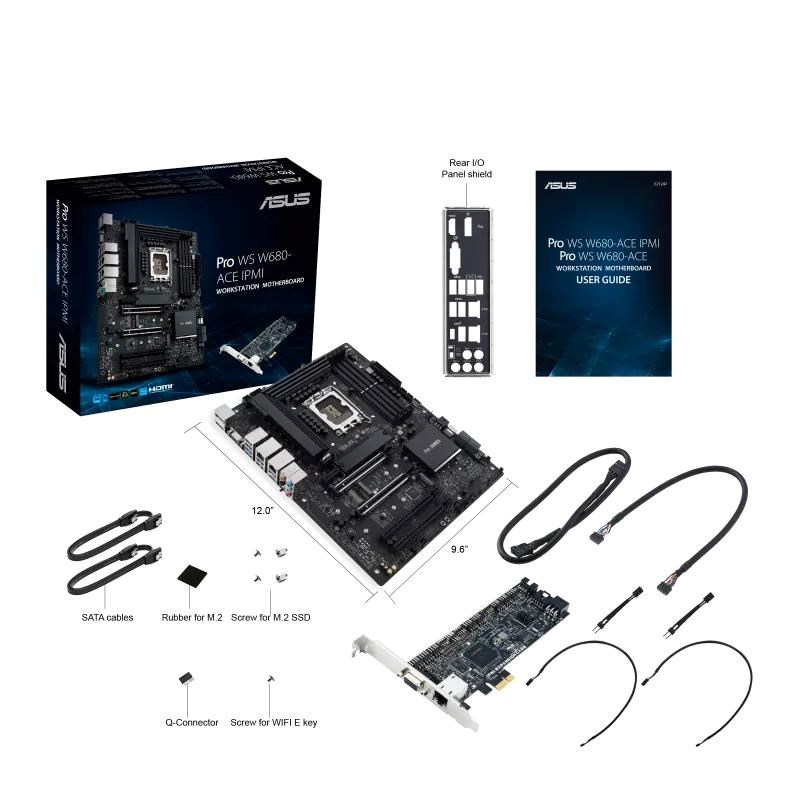

Príslušenstvo

Káble
2 x SATA 6Gb/s káble
Ostatné
1 x Q-connector
1 x M.2 gumové balenie
2 x skrutka pre M.2 SSD
1 x skrutka pre M.2 Key E
1 x I/O štít
IPMI rozširujúca karta a príslušenstvo
1 x IPMI rozširujúca karta
1 x BMC kábel
1 x napájací a vypínací kábel
1 x resetovací kábel
1 x USB 2.0 kábel
1 x IPMI rozširujúca karta používateľská príručka
Dokumentácia
1 x používateľská príručka
1 x aktyvačný kľúč ACC Express

Operačný systém

Windows® 11, Windows® 10 64-bit

Tvarový faktor

Formát ATX
12 palcov x 9,6 palca (30,5 cm x 24,4 cm)
