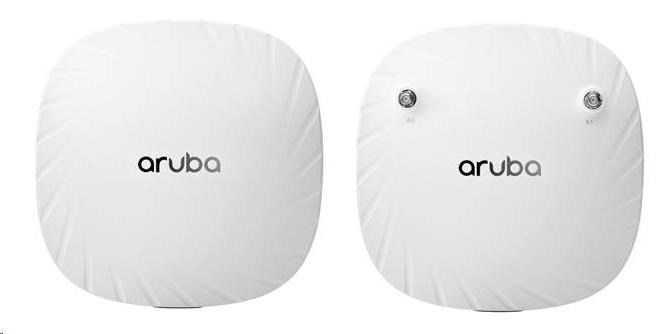

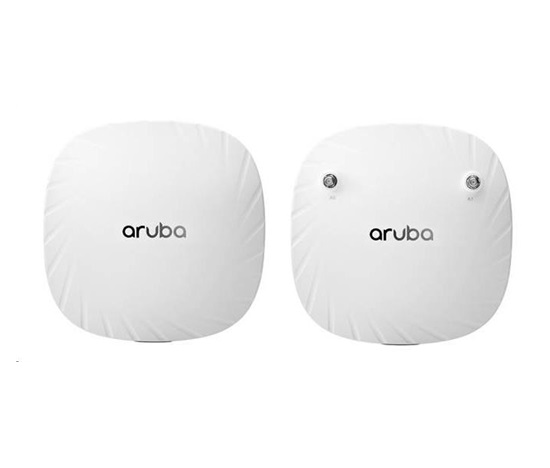

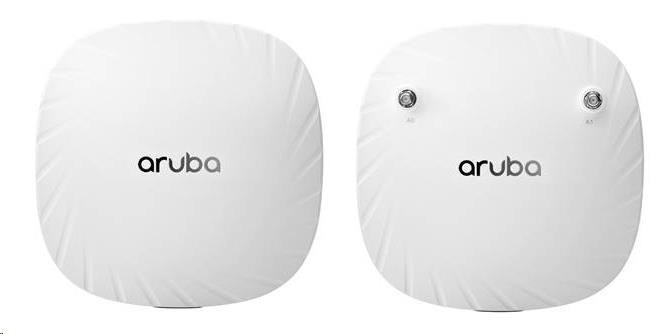

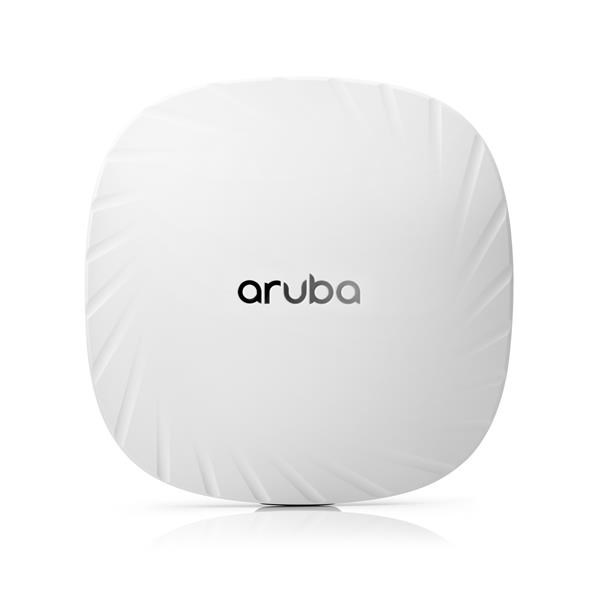

Aruba AP-635 (RW) Tri-radio 2x2:2 802.11ax Wi-Fi 6E Internal Antennas Campus AP

HPE Networking Instant On Switch 1940 8G PoE Class 6, 2× SFP, 124 W – S4A29A

HPE Networking Instant On Switch 1940 S4A29A je výkonný smart-managed síťový switch určený především pro malé a střední firmy, kanceláře, maloobchod, technologické provozy, IoT infrastrukturu, VoIP, videokonference a bezdrátové sítě. Nabízí 8× Gigabit Ethernet s podporou PoE Class 6, 2× 1GbE SFP pro optické nebo metalické uplinky a 124W PoE napájecí budget.

Switch lze spravovat prostřednictvím HPE Networking Instant On Cloud Portal, mobilní aplikace, lokálního webového rozhraní nebo standardních síťových management nástrojů. Podporuje pokročilé funkce Layer 2+, IPv4 statické routování, VLAN, ACL, 802.1X, RADIUS, TACACS+, QoS, STP/RSTP/MSTP, LACP, IGMP Snooping, DHCP Snooping a další bezpečnostní a provozní mechanismy.

Významnou výhodou řady Instant On 1940 je provoz bez povinného předplatného: funkce jsou součástí hardwaru a HPE uvádí, že nejsou účtovány žádné opakované licenční ani subscription poplatky.

---

Hlavní přednosti

• 8× RJ-45 Gigabit Ethernet 10/100/1000BASE-T
• PoE Class 6 na všech 8 portech
• PoE podle IEEE 802.3af / 802.3at / 802.3bt
• 124 W celkový PoE budget
• Podpora až 60 W PoE na port pro zařízení podporující Class 6
• 2× SFP 1GbE uplink porty, porty 9–10
• 1× USB-C konzolový port
• Switching capacity až 20 Gb/s
• Propustnost až 14,88 Mpps při 64B paketech
• MAC tabulka až 16 000 záznamů
• Podpora až 256 VLAN
• Až 32 IPv4 statických rout
• Jumbo Frames až 9216 B
• ARM Cortex-A9 procesor na 1,2 GHz
• 1 GB SDRAM
• 512 MB Flash
• 0,5 MB packet buffer
• Fanless provedení bez ventilátoru
• Cloudová správa prostřednictvím Instant On Cloud Portal a mobilní aplikace
• Lokální Web GUI
• IEEE 802.1X, RADIUS a TACACS+
• TPM 2.0 – hardwarový root of trust
• ACL, DHCP Snooping, IP Source Guard a ochrana proti ARP útokům
• STP, RSTP a MSTP
• LACP a statická agregace linek
• IGMP Snooping v1/v2/v3
• QoS, DSCP, IEEE 802.1p, WRR a Strict Priority
• IEEE 802.3az Energy Efficient Ethernet
• Omezení broadcast, multicast a unknown-unicast provozu
• Port mirroring a RSPAN
• Cable Diagnostic Tool
• SNMPv1/v2c/v3 a RMON
• SSH, Telnet, HTTPS/SSL, SCP a TFTP
• Limited Lifetime Warranty a podpora HPE

---

Porty a konektivita

Parametr	Hodnota
Model	HPE Networking Instant On Switch 1940 S4A29A
Počet přístupových portů	8× RJ-45
Typ přístupových portů	10/100/1000BASE-T autosensing
10 Mb/s	10BASE-T
100 Mb/s	100BASE-TX
1000 Mb/s	1000BASE-T
Duplex 10/100 Mb/s	Half nebo Full Duplex
Duplex 1000 Mb/s	Full Duplex
PoE porty	Porty 1–8
PoE standardy	IEEE 802.3af / 802.3at / 802.3bt
PoE třída	Class 6
Celkový PoE budget	124 W
Max. PoE výkon na port	Až 60 W pro Class 6 zařízení
Uplink	2× SFP 1GbE
Uplink porty	Porty 9–10
Konzole	1× USB-C Console Port

Všechny čtyři ethernetové technologie 10BASE-T, 100BASE-TX a 1000BASE-T jsou v QuickSpecs uvedeny přímo pro model S4A29A. Osm RJ-45 portů současně poskytuje PoE Class 6. Dva samostatné SFP porty slouží jako 1GbE uplinky.

---

PoE – Power over Ethernet

S4A29A je vybaven PoE Class 6 na všech osmi RJ-45 portech. Podporuje standardy IEEE 802.3af, IEEE 802.3at a IEEE 802.3bt. Celkový dostupný PoE budget switche činí 124 W.

Podpora Class 6 umožňuje napájet náročnější síťová zařízení, například bezdrátové access pointy, IP kamery, VoIP telefony, IoT zařízení nebo další kompatibilní PoE koncové prvky.

HPE uvádí možnost dodávky až 60 W PoE na port pro Class 6 zařízení. Celkový systémový PoE budget je však omezen na 124 W, takže při současném zatížení více portů je nutné respektovat tento celkový limit.

PoE funkce

• IEEE 802.3af PoE
• IEEE 802.3at PoE+
• IEEE 802.3bt PoE
• Class 6 PoE
• 124W celkový PoE budget
• PoE scheduling
• Always-On PoE
• Fast PoE
• Automatické vypínání napájení neaktivních portů
• Obnovení napájení při detekci linku

---

Optické uplinky SFP

S4A29A obsahuje 2× dedikovaný SFP port s rychlostí 1 Gb/s. Porty jsou označeny jako 9–10. SFP sloty lze využít pro optické propojení switchů, serverů nebo jiných síťových zařízení.

HPE v QuickSpecs uvádí podporu následujících kompatibilních transceiverů:

Transceiver	PN	Parametr
HPE Networking Instant On 1G LX SFP LC 10km SMF Transceiver	S0G20A	1GbE LX, LC, Single-Mode Fiber, až 10 km
HPE Networking Instant On 1G SFP LC SX 500m OM2 MMF Transceiver	R9D16A	1GbE SX, LC, Multi-Mode Fiber OM2, až 500 m
HPE Networking Instant On 1G SFP RJ45 100m Cat5e Transceiver	R9D17A	1GbE RJ-45, až 100 m, Cat5e
HPE Networking Instant On 1G SFP RJ45 100m Cat5e Transceiver	R9D17B	1GbE RJ-45, až 100 m, Cat5e

---

Výkon a hardwarové parametry

Parametr	Hodnota S4A29A
Switching capacity	20 Gb/s
Forwarding throughput	14,88 Mpps při 64B paketech
MAC address table	16 000 entries
MAC table capacity	16K entries
Jumbo Frames	max. 9216 bytes
IPv4 static routes	32
IPv4 routing interfaces	Až 32
IPv4 ARP host table	509 entries
IPv6 ND host table	N/A
VLAN	256 VLAN
VLAN ID rozsah	1–4093; VLAN 4094 je rezervována pro interní systémové použití
Výchozí Management VLAN	VLAN ID 1
IGMP Groups	1K
Ingress IPv4/MAC ACL entries	100
Egress IPv4/MAC ACL entries	U S4A29A nepodporováno
Maximum ACEs	2048
LAG groups	8
LAG members	4 porty na LAG

---

Latence

Rychlost	Latence LIFO
100 Mb/s	< 10,3 µs
1000 Mb/s	< 5,8 µs
2500 Mb/s	N/A
5000 Mb/s	N/A
10000 Mb/s	N/A

---

Layer 2 funkce

• IEEE 802.1D Spanning Tree Protocol (STP)
• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
• IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
• Až 8 MSTP instancí
• BPDU Filtering
• Loop Protection
• Loop Detection
• IGMP Snooping v1/v2/v3
• Link Aggregation Control Protocol (LACP)
• Statická agregace linek
• LLDP – Link Layer Discovery Protocol
• LLDP-MED
• VLAN
• Auto VLAN
• Auto-Voice VLAN
• Port Mirroring
• RSPAN – Remote Switched Port Analyzer
• Jumbo Frames až 9216 B
• Auto Recovery
• IEEE 802.3x Flow Control
• Symmetric i asymmetric flow control

---

Layer 3 – IPv4 routing

Switch podporuje základní Layer 3 funkce včetně statického IPv4 routování.

• Až 32 IPv4 routing interfaces
• Až 32 IPv4 static routes
• Manuální nebo DHCP konfigurace IP adres
• IP konfigurace pro port nebo VLAN
• ARP – Address Resolution Protocol
• Podpora dynamických i manuálních ARP záznamů
• IPv6 Host Mode pro management/deployment na IPv6 síti

---

VLAN a segmentace sítě

VLAN umožňuje logické rozdělení fyzické sítě do samostatných segmentů. S4A29A podporuje až 256 VLAN v rozsahu VLAN ID 1–4093. VLAN ID 4094 je rezervováno pro interní systémové použití.

• Až 256 VLAN
• VLAN ID 1–4093
• Výchozí Management VLAN: ID 1
• Auto VLAN
• Auto-Voice VLAN
• RADIUS Assigned VLAN
• Dynamické vytváření VLAN pomocí RADIUS
• VLAN segmentace pro zvýšení bezpečnosti

---

Bezpečnost

S4A29A nabízí rozsáhlou sadu bezpečnostních funkcí pro řízení přístupu uživatelů a zařízení do podnikové sítě.

TPM 2.0

Integrovaný Trusted Platform Module 2.0 poskytuje hardwarový root of trust. Kryptografické klíče mohou být generovány, ukládány a izolovány přímo v zabezpečeném hardwaru.

Autentizace

• IEEE 802.1X
• MAC Authentication
• Local MAC Authentication
• RADIUS
• TACACS+
• AAA – Authentication, Authorization and Accounting
• Až 2 RADIUS servery
• RADIUS assigned VLAN
• RADIUS accounting

ACL

• IPv4 ACL
• MAC ACL
• Ingress ACL
• Až 100 IPv4/MAC ACL entries pro ingress
• Až 2048 ACE celkem podle modelových limitů

Ochrana portů a zařízení

• Port Security
• MAC Lockout
• Omezení počtu naučených MAC adres
• Konfigurace konkrétních povolených MAC adres
• Protected Ports / Secure Isolation
• Unprotected Ports / Trusted Access
• Management Access Control List
• IP Source Guard
• DHCP Snooping
• ARP Attack Prevention
• Automatic DoS Protection
• Global Storm Control
• Link Flap Prevention
• UDLD – Uni-Directional Link Detection

---

Quality of Service (QoS)

• Class of Service (CoS)
• IEEE 802.1p priority
• DSCP
• Traffic prioritization
• Priority remapping
• Weighted Round Robin (WRR)
• Strict Priority Queuing (SP)
• Traffic shaping
• Rate limiting
• Global Trust Mode
• Auto-Voice VLAN

QoS lze využít například pro zvýhodnění citlivého provozu, jako jsou VoIP hovory a videokonference, před méně důležitými datovými přenosy.

---

Traffic management a ochrana proti přetížení

• Broadcast storm control
• Multicast storm control
• Unknown-unicast storm control
• Rate limiting
• Traffic shaping
• Port shutdown při překročení nastaveného limitu
• SNMP trap při překročení nastaveného limitu
• IEEE 802.3x flow control
• Port mirroring
• RSPAN

---

Správa a monitoring

S4A29A je navržen jako smart-managed switch. Správu lze provádět lokálně i prostřednictvím cloudového prostředí HPE Networking Instant On.

Cloud management

• HPE Networking Instant On Cloud Portal
• HPE Networking Instant On Mobile App
• Cloud-based management
• Vzdálená konfigurace a monitoring
• Správa více lokalit
• Správa více sítí
• Distributed deployments
• Multi-tenant deployments
• Site inventory
• Cloud firmware updates
• Plánování aktualizací firmwaru

Lokální management

• Lokální Web GUI
• HTTP
• HTTPS
• Podpora až 5 HTTP/HTTPS sessions
• USB-C console port
• SSH
• Telnet
• SNMPv1
• SNMPv2c
• SNMPv3
• RMON
• Event logging
• Alerts
• Locator LED

Další management funkce

• DHCP Client Mode jako výchozí režim
• Fallback IP adresa 192.168.1.1, pokud není dostupný DHCP server
• Firmware update scheduling
• Account management
• Management Access List
• Source Interface Configuration
• NTP/SNTP
• Remote SYSLOG
• SNMP management
• Top Event Dashboard
• Quick Start-Up Wizard
• VLAN Wizard
• Dual Image Support
• Password strength checking
• Password aging
• RADIUS autentizace pro lokální Web GUI
• SCP
• TFTP
• SSL/TLS ochrana HTTP managementu

---

Časové plánování

Globální plánování umožňuje nastavit časové profily pro vybrané síťové funkce. K dispozici jsou až 3 schedules.

• Time-based ACL
• Plánované vypnutí portu/interface
• Plánování PoE
• Zapnutí/vypnutí PoE podle dne a času
• Typické využití například pro AP, kamery nebo jiné PoE zařízení mimo pracovní dobu

---

Energy Efficiency

• IEEE 802.3az Energy Efficient Ethernet
• Auto-Port Shut Down
• Automatické vypnutí napájení neaktivních portů
• Obnovení napájení při detekci linku
• Energy Savings Status
• Fanless konstrukce

Díky fanless konstrukci je S4A29A vhodný také do kancelářského prostředí, kde je důležitá nízká hlučnost.

---

Fyzické parametry

Parametr	Hodnota
Rozměry (H × W × D)	29,60 × 29,50 × 4,40 cm
Rozměry (D × W × H dle HPE QuickSpecs)	11,65 × 11,61 × 1,73"
Rozměry v rackových jednotkách	1U výškový formát
Hmotnost	2,18 kg
Hmotnost v lb	4,80 lb
Konstrukce chlazení	Fanless
Napájecí zdroj	Interní
Montáž	Stůl, rack, stěna nebo pod stůl

HPE uvádí podporu montáže do standardního 19" EIA racku/equipment cabinetu; pro 8portový model je 2-post rack kit součástí montážního řešení. Podporována je rovněž stolní, nástěnná a podstolní instalace s dodanými držáky.

---

Procesor a paměť

Parametr	Hodnota
CPU	ARM Cortex-A9
Frekvence CPU	1,2 GHz
SDRAM	1 GB
Flash	512 MB
Packet buffer	0,5 MB

---

Napájení a spotřeba

Parametr	Hodnota
Napájecí frekvence	50 / 60 Hz
Vstupní napětí	100–127 VAC / 200–240 VAC
Jmenovitý proud	1,49 A / 0,75 A
Interní napájecí zdroj	Ano
PoE budget	124 W

Spotřeba podle testovacího režimu

Režim	100–127 V	200–220 V
Idle	10,2 W	10,0 W
100 % traffic	13,8 W	13,1 W
100 % traffic + 100 % PoE	149,0 W	146,3 W

HPE uvádí maximální odvod tepla při 100% síťovém provozu bez PoE 47,0 BTU/h při 100–127 V a 44,5 BTU/h při 200–220 V. Při 100% traffic + 100% PoE je maximální odvod tepla 508,4 BTU/h, respektive 499,0 BTU/h.

---

Hlučnost a chlazení

S4A29A je fanless switch. Nemá aktivní ventilátor, což je výhodné zejména pro kanceláře, učebny, menší serverové místnosti a další prostory, kde je důležitá nízká hlučnost.

HPE uvádí akustická měření při 23 °C v semi-anechoické komoře při 100% síťovém provozu a 50% PoE zatížení. U fanless S4A29A je v QuickSpecs hodnota akustického tlaku uvedena jako N/A.

---

Provozní podmínky

Parametr	Hodnota
Provozní teplota	0 až 40 °C
Skladovací teplota	-40 až 70 °C
Provozní relativní vlhkost	15–95 % při 40 °C, nekondenzující
Skladovací relativní vlhkost	15–95 % při 60 °C, nekondenzující
Maximální nadmořská výška	3 km / 10 000 ft

---

Spolehlivost

MTBF

99 let

---

Podporované IEEE standardy

• IEEE 802.3 – 10BASE-T
• IEEE 802.3u – 100BASE-TX
• IEEE 802.3ab – 1000BASE-T
• IEEE 802.3z – 1000BASE-X
• IEEE 802.3D – Spanning Tree Protocol
• IEEE 802.1w – Rapid Spanning Tree Protocol
• IEEE 802.1s – Multiple Spanning Tree Protocol
• IEEE 802.3ad – Link Aggregation Control Protocol
• IEEE 802.1AB – Link Layer Discovery Protocol
• IEEE 802.1X – Port Access Authentication
• IEEE 802.3af – PoE
• IEEE 802.3at – PoE
• IEEE 802.3bt – PoE
• IEEE 802.1p – Priority
• IEEE 802.1Q – VLAN
• IEEE 802.3az – Energy Efficient Ethernet
• IEEE 802.3x – Flow Control

---

Vybrané podporované IETF RFC

QuickSpecs uvádí rozsáhlou podporu IETF RFC, mimo jiné:

• RFC 1123 – Requirements for Internet Hosts
• RFC 4251 – SSH Protocol Architecture
• RFC 2992 – ECMP Load Balancing Algorithm
• RFC 1350 / RFC 783 – TFTP
• RFC 2131 – DHCP Client
• RFC 4862 – IPv6 Stateless Address Autoconfiguration
• RFC 826 – ARP
• RFC 5171 – UDLD
• RFC 2236 – IGMPv2
• RFC 3376 – IGMPv3
• RFC 4861 – IPv6 Neighbor Discovery
• RFC 4291 – IPv6 Address Architecture
• RFC 4443 – ICMPv6
• RFC 792 – ICMP
• RFC 1157 – SNMP
• RFC 1213 – MIB-II
• RFC 1757 – RMON
• RFC 3411–3416 – SNMP framework, applications and security
• RFC 2460 – IPv6
• RFC 791 – Internet Protocol
• RFC 4252–4254 – SSH authentication, transport and connection
• RFC 2827 – Network Ingress Filtering
• RFC 2030 / RFC 4330 – SNTP
• RFC 3164 / RFC 5424 – Syslog
• RFC 768 – UDP
• RFC 793 – TCP
• RFC 3261 – SIP
• RFC 2616 – HTTP/1.1

---

Elektromagnetická kompatibilita a bezpečnost

Bezpečnostní standardy

• EN/IEC 62368-1, 2nd & 3rd Edition
• UL 62368-1, 3rd Edition
• CAN/CSA C22.2 No. 62368-1, 3rd Edition
• EN/IEC 60825-1:2014 Class 1

Emise

• EN 55032:2015 / CISPR 32, Class A
• FCC CFR 47 Part 15:2018, Class A
• ICES-003, Class A
• VCCI-32, Class A
• CNS 13438, Class A
• KS C 9832, Class A
• AS/NZS CISPR 32, Class A

Imunita

• BS/EN 55035
• CISPR 35
• KS C 9835
• IEC 61000-4-2 – ESD
• IEC 61000-4-3 – Radiated Immunity
• IEC 61000-4-4 – EFT/Burst
• IEC 61000-4-5 – Surge
• IEC 61000-4-6 – Conducted Immunity
• IEC 61000-4-8 – Power Frequency Magnetic Field
• IEC 61000-4-11 – Voltage Dips and Interruptions
• EN 61000-3-2 / IEC 61000-3-2 – Harmonics
• EN 61000-3-3 / IEC 61000-3-3 – Flicker

---

Montáž a instalace

• 19" EIA rack / equipment cabinet
• 2-post rack kit
• Stolní instalace
• Racková instalace pomocí dodaných držáků
• Nástěnná instalace
• Možnost orientace portů nahoru nebo dolů při wall-mount instalaci
• Podstolní instalace
• Možnost orientace horní plochy nahoru nebo dolů při under-table instalaci

---

Záruka a podpora

HPE Networking Instant On poskytuje Limited Lifetime Support. QuickSpecs uvádí:

• Limited Lifetime Warranty
• 24×7 telefonická podpora po dobu prvních 90 dnů
• Chat podpora po celou dobu záruky
• Community Support po dobu životnosti produktu

---

Produktové označení

Výrobce	Hewlett Packard Enterprise (HPE)
Produktová řada	HPE Networking Instant On 1940
Model	HPE Networking Instant On Switch 8p Gigabit CL6 PoE 2p SFP 124W 1940
Part Number	S4A29A
Typ	Smart-managed Ethernet switch
Switching Layer	Layer 2+
PoE	Class 6, 124 W
Uplinky	2× SFP 1GbE

---

Komu je HPE Instant On 1940 S4A29A určen?

S4A29A je vhodný zejména pro:

• malé a střední firmy
• kanceláře
• maloobchodní provozy
• menší serverovny
• Wi-Fi infrastrukturu
• PoE access pointy
• IP kamerové systémy
• VoIP telefony
• IoT zařízení
• síťové tiskárny a další PoE koncová zařízení
• segmentované podnikové sítě pomocí VLAN
• prostředí vyžadující 802.1X a centralizovanou autentizaci

Proč zvolit S4A29A?

HPE Networking Instant On 1940 S4A29A kombinuje kompaktní 8portové provedení, Gigabit Ethernet, moderní PoE Class 6, dva optické SFP uplinky a pokročilé funkce smart-managed switche. Nabízí přitom statické IPv4 routování, VLAN, ACL, 802.1X, RADIUS, QoS, LACP, STP/RSTP/MSTP a rozsáhlé bezpečnostní mechanismy.

Díky fanless konstrukci, internímu napájecímu zdroji, cloudové správě a absenci povinných opakovaných licenčních poplatků představuje S4A29A praktické řešení pro moderní firemní síť, kde je požadována jednoduchá správa bez kompromisu v oblasti síťové segmentace, bezpečnosti a PoE konektivity.

---

Technická specifikace – rychlý přehled

Vlastnost	S4A29A
RJ-45 porty	8× 10/100/1000BASE-T
PoE	IEEE 802.3af/at/bt Class 6
PoE budget	124 W
Max. PoE/port	Až 60 W
SFP	2× 1GbE SFP
Konzole	1× USB-C
Switching capacity	20 Gb/s
Forwarding rate	14,88 Mpps
MAC tabulka	16 000
VLAN	256
IPv4 static routes	32
ARP entries	509
IGMP groups	1K
Jumbo Frames	9216 B
ACL ACE	Až 2048
LAG groups	8
LAG členové	Až 4 porty/LAG
CPU	ARM Cortex-A9, 1,2 GHz
RAM	1 GB SDRAM
Flash	512 MB
Packet buffer	0,5 MB
Chlazení	Fanless
Napájení	100–127 / 200–240 VAC, 50/60 Hz
Spotřeba – idle	10,2 W / 10,0 W
Spotřeba – 100 % traffic	13,8 W / 13,1 W
Spotřeba – traffic + 100 % PoE	149,0 W / 146,3 W
Rozměry	29,60 × 29,50 × 4,40 cm
Hmotnost	2,18 kg
Provozní teplota	0 až 40 °C
Skladovací teplota	-40 až 70 °C
Provozní vlhkost	15–95 % @ 40 °C, nekondenzující
Max. nadmořská výška	3 km
MTBF	99 let
Záruka	Limited Lifetime Warranty
