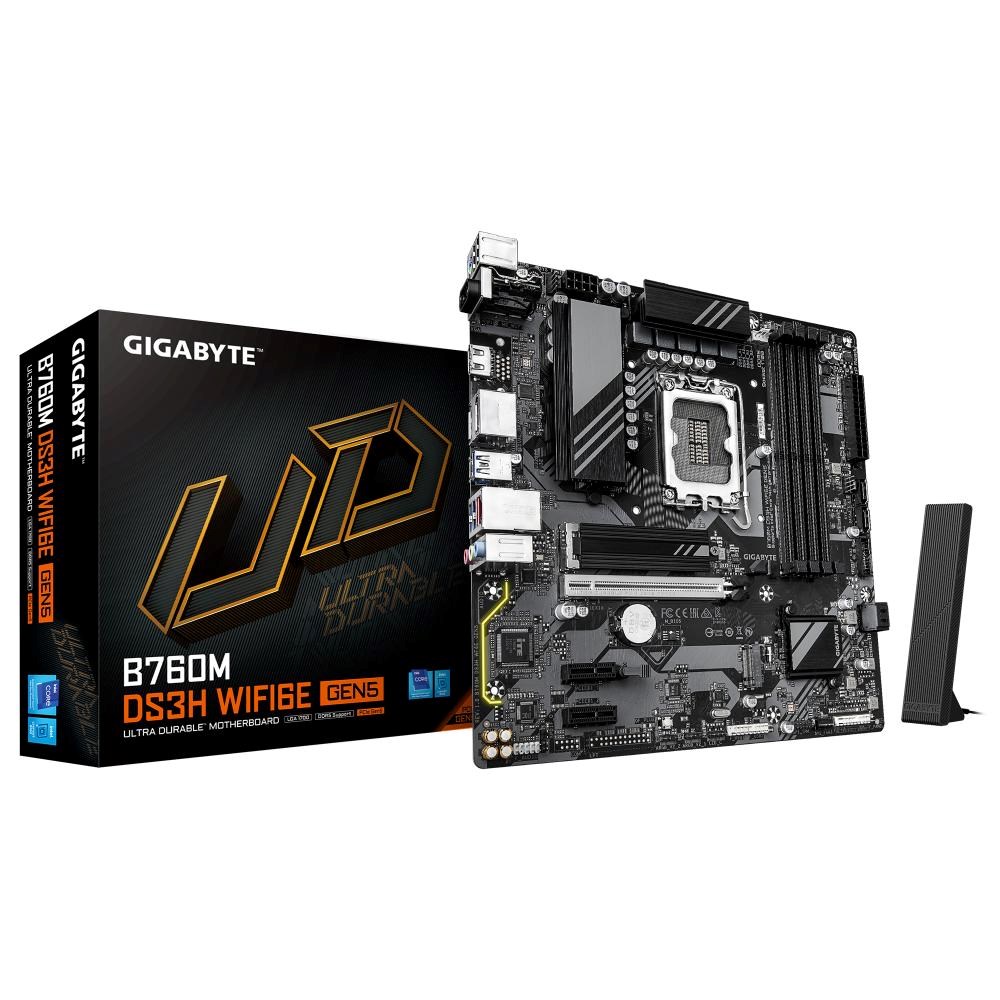

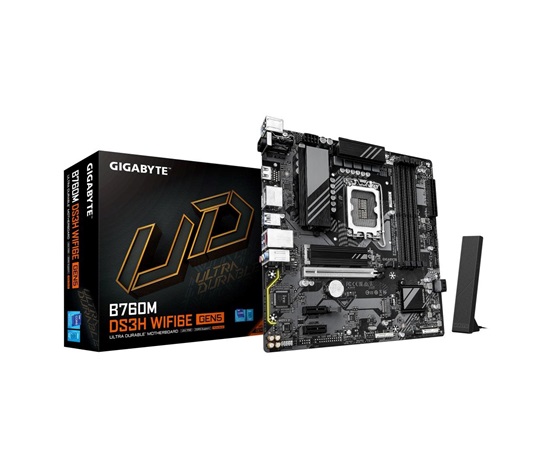

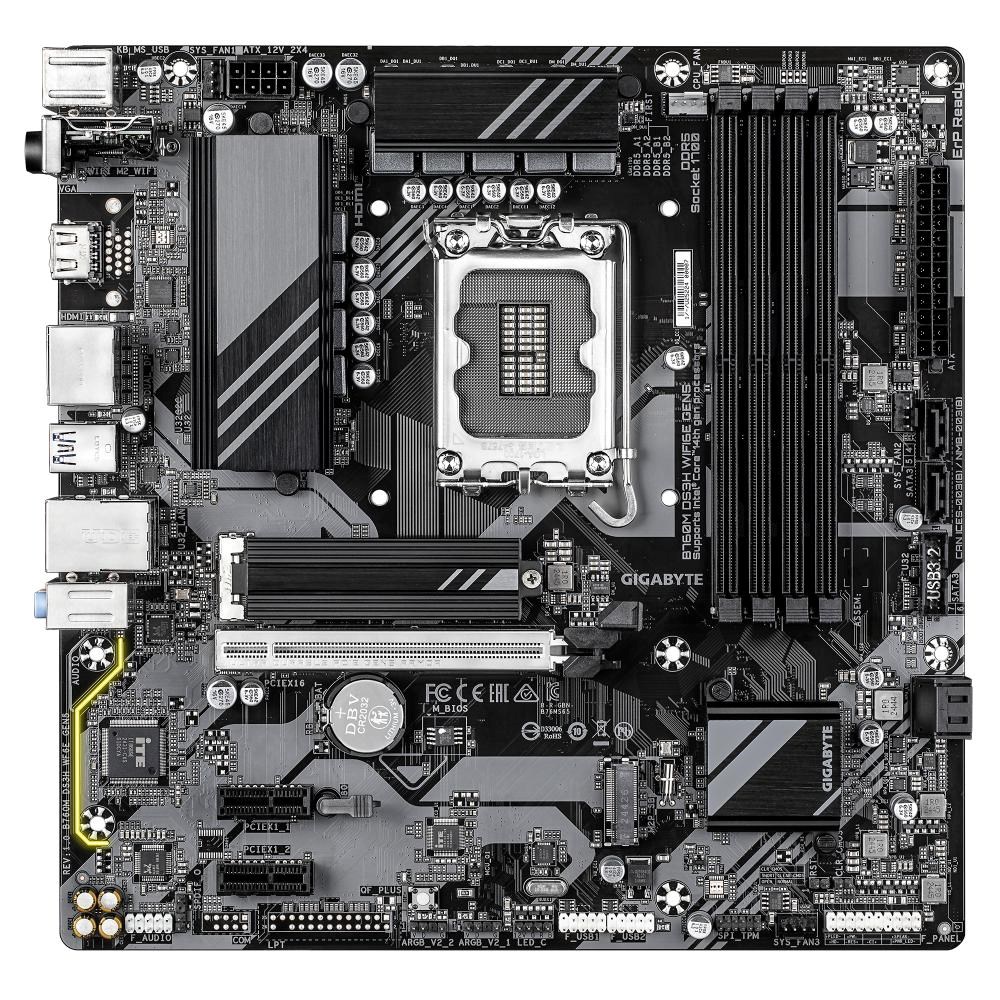

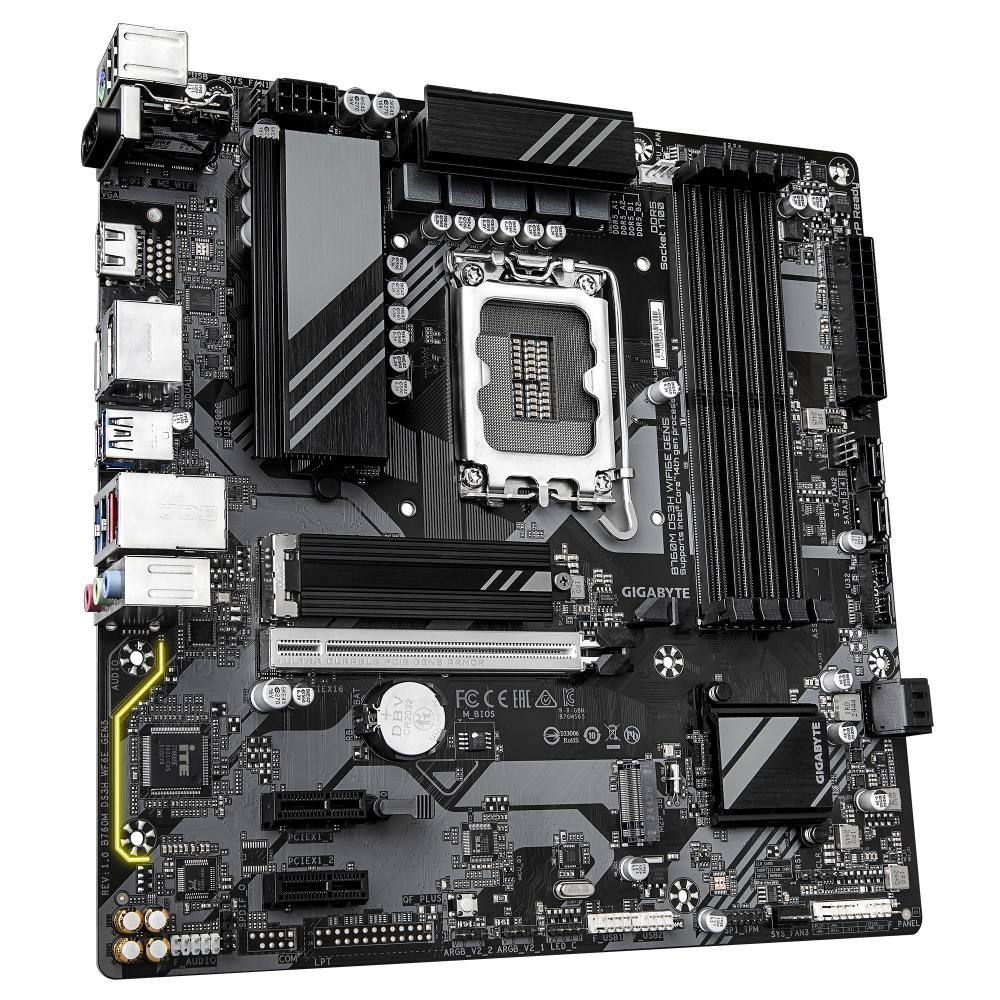

GIGABYTE MB Sc LGA1700 B760M DS3H WIFI6E GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, mATX

CPU

LGA1700 soket: Podpora pre procesory Intel® Core™ 14., 13. a 12. generácie
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)
L3 cache sa líši s CPU

Čipset

Intel® B760 Express čipset

Pamäť

Procesory Intel® Core™ i9/i7 14. a 13. generácie:
- Podpora pre DDR5 5600/5200/4800/4400 MT/s pamäťové moduly
Procesory Intel® Core™ i5/i3 13. generácie a Intel® Core™ 12. generácie/Pentium® Gold/Celeron®:
- Podpora pre DDR5 4800/4400 MT/s pamäťové moduly
4 x DDR5 DIMM zásuvky s podporou až 256 GB (64 GB na jednu DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v neECC režime)
Podpora NE-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäti, dátové rýchlosti (szybkosť) a počet moduly DRAM; viac informácií nájdete na stránke GIGABYTE v zozname podpory pamäte.)

Grafika na doske

Integrovaný grafický procesor - podpora Intel® HD Graphics:
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzia a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.


- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzia a HDCP 2.3

- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzia.

(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)
Podpora až troch displejov súčasne)

Zvuk

Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálové
* Funkcionalitu zvukovej jack sa dá zmeniť pomocou softvéru zvuku. Na konfiguráciu 7.1-kanálového zvuku pristupujte k softvéru zvuku.

Podpora S/PDIF Out

LAN

Realtek® 2.5GbE LAN čip (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtová komunikácia

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, podporuje carrier frekvenčné pásma 2.4/5/6 GHz
- BLUETOOTH 5.3
- Podpora bezdrôtového štandardu 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a vybavenia.)

Rozširujúce zásuvky

CPU:
- 1 x PCI Express x16 zásuvka, podporuje PCIe 5.0 a beží na x16
* PCIEX16 zásuvka môže podporovať len grafickú kartu alebo NVMe SSD.

Čipset:
- 2 x PCI Express x1 zásuvky, podporujú PCIe 3.0 a bežia na x1

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipset:
- 1 x USB Type-C® port na zadnom paneli, s podporou USB 3.2 Gen 2
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 dostupné cez interný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Čipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB header

Interné I/O konektory

1 x 24-pin ATX hlavný napájací konektor
1 x 8-pin ATX 12V napájací konektor
1 x CPU fan hlavička
3 x systémové fan hlavičky
2 x addressable RGB Gen2 LED pásky hlavičky
1 x RGB LED pások hlavička
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predná panelová hlavička
1 x audio hlavička predného panela
1 x USB 3.2 Gen 1 hlavička
2 x USB 2.0/1.1 hlavičky
1 x Trustedi platform module hlavička (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x S/PDIF Out hlavička
1 x Q-Flash Plus tlačidlo
1 x reset jumper
1 x Clear CMOS jumper

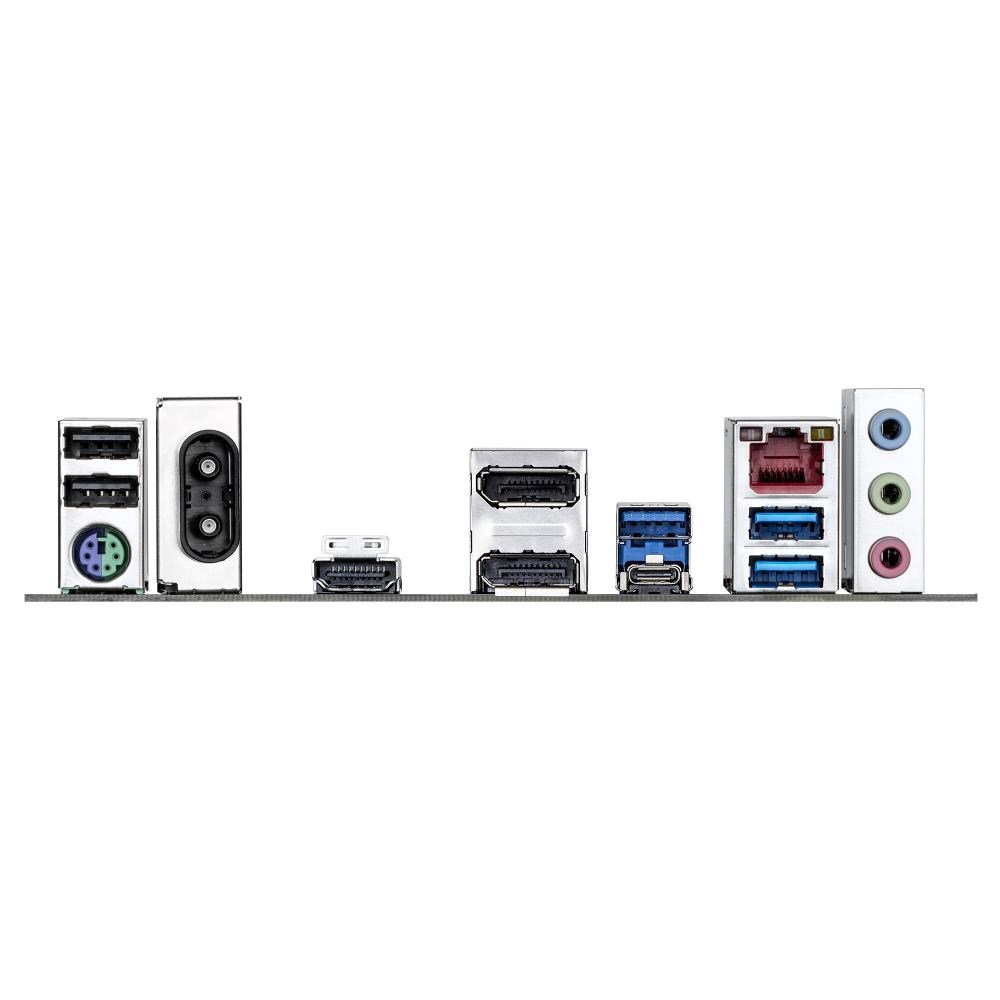

Zadné panelové I/O konektory

2 x USB 2.0/1.1 porty
1 x PS/2 port pre klávesnicu/mys
2 x anténne konektory (2T2R)
1 x HDMI port (Poznámka)
2 x DisplayPort (Poznámka)
3 x USB 3.2 Gen 1 porty
1 x USB Type-C® port, s podporou USB 3.2 Gen 2
1 x RJ-45 port
3 x zvukové jacky

(Poznámka) Skutočná podpora sa môže líšiť podľa CPU.

I/O Controller

iTE® I/O Controller čip

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody chladenia
Upozornenie na zlyhanie ventilátora
Regulácia rýchlosti ventilátora
* Funkcia regulácie rýchlosti ventilátora závisí od vášho ventilátora.

BIOS

1 x 128 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Funkcie každej aplikácie sa nemusia zhodovať s podporou na doske.


Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup

Skúsený softvér

Norton® Internet Security (OEM verzia)

Operačný systém

Podpora Windows 11 64-bitov
Podpora Windows 10 64-bitov

Formát

Micro ATX formát; 24.4 cm x 24.4 cm
