Ajax WaterStop [1] ASP white (52267) - Dálkově ovládaný uzavírací ventil vody (1“)

Podrobnosti

WaterStop Jeweller – Diaľkové ovládanie uzatváracieho ventilu vody (1" )

Zariadenie umožňuje automatické uzatváranie prívodu vody pri detekcii úniku alebo na základe vopred nastavených automatizačných scénárov.

Upozornenie: Použitie zariadenia vyžaduje pripojenie ku Hubu Ajax

Vlastnosti:

• Aktivácia na základe automatizačných scénárov pri poplachu, zmene stavu systému alebo časovom pláne
• Nastaviteľná ochrana proti zaseknutiu ventilu s intervalom až 1 týždeň
• Uzatváraci ventil Bonomi v rozmeroch 1/2“, 3/4“ alebo 1“
• Až 3 roky prevádzky z predinštalovaných batérií
• Diaľkové ovládanie a konfigurácia pomocou aplikácií Ajax
• Zatvorenie vody sa ovláda tlačidlom na servopohone a pákou na uzatváracom ventile
• Dosah rádiového signálu medzi zariadením a hubom alebo rozšírením dosahu rádiového signálu bez prekážok až 1 100 m
• Ochranný mechanizmus proti neoprávnenej demontáži zariadenia
• Možnosť pripojenia externého napájacieho zdroja 9V/2A DC
• Pridanie do systému pomocou QR kódu



Súčasť systému na detekciu úniku vody

WaterStop bol navrhnutý pre diaľkové ovládanie prívodu vody do objektu. Zariadenie kombinuje uzatvárací ventil v jednom z troch dostupných rozmerov a elektrický pohon. WaterStop je možné ovládať odkiaľkoľvek, kde je dostupný internet – aplikácie Ajax umožňujú kedykoľvek skontrolovať stav a zmeniť polohu ventilu.

Pri vyhlásení poplachu detektorom LeaksProtect alebo detektorom úniku vody tretej strany WaterStop do 5 sekúnd automaticky vypne prívod vody. Všetci používatelia systému dostanú notifikáciu o poplachu a aktivácii scenára. Okrem scenára pri poplachu môže inštalačný technik nakonfigurovať uzatvorenie vody podľa časového plánu alebo pri zmene stavu bezpečnostného režimu.



Výkonný elektrický pohon a ručné ovládanie

Elektrický pohon WaterStop má maximálny krútiaci moment 10 Nm. Táto sila umožňuje uzamknúť zaseknutý uzatvárací ventil bez jeho poškodenia. A za normálnych podmienok — vypnete vodu do 5 sekúnd od odoslania príkazu.

Prívod vody je možné ovládať nielen pomocou aplikácií Ajax a scenárov, ale aj ručne. Na to slúži tlačidlo na kryte WaterStop a páka na držadle uzatváracieho ventilu. To je výhodné napríklad pri výmene servopohonu alebo pri inštalatérskych prácach.

Aktuálny stav ventilu je možné zistiť v aplikáciách Ajax, podľa zodpovedajúcej farby loga Ajax na kryte WaterStop alebo polohy páky.



Štandardný typ uzatváracieho ventilu

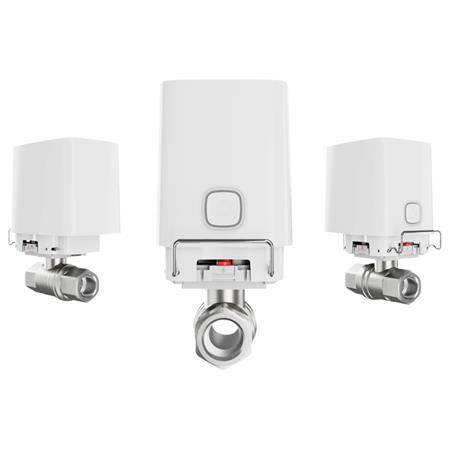

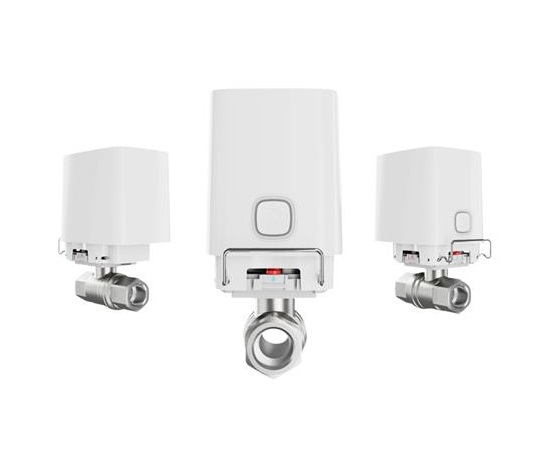

Zariadenie je vybavené uzatváracím ventilom Bonomi vhodným pre studenú aj horúcu vodu. WaterStop je ponúkaný vo troch verziách: s 1/2“, 3/4“ a 1“ ventilom.

WaterStop je kompatibilný s uzatváracími ventilmi vyrobenými podľa normy ISO 5211. Inštalatér môže teda nainštalovať štandardizovaný uzatvárací ventil a inštalačný technik ho môže pridať do systému.

Pri sťahovaní je WaterStop ľahko demontovateľný a môže byť nainštalovaný iný kompatibilný ventil na nové miesto. Elektrický pohon sa z uzatváracieho ventilu odstráni do niekoľkých sekúnd – bez akýchkoľvek nástrojov.



Komunikačné technológie Jeweller

Jeweller je rádiový protokol, ktorý zabezpečuje rýchlu a spoľahlivú obojsmernú komunikáciu medzi hubom a pripojenými zariadeniami. Protokol poskytuje bezdrôtový rádiový komunikačný dosah až na vzdialenosť 1 100 m, čo umožňuje použitie chytrej lambda nielen vo veľkom dome, ale aj v pivniciach, kanceláriách alebo skladoch.

Jeweller prenáša všetky potrebné informácie. Používatelia majú vždy prístup k inteligentnému ovládaniu ventilov v aplikáciách Ajax, bez ohľadu na počet systémových zariadení. A taktiež môžu kedykoľvek skontrolovať stav ventilu – či je otvorený alebo zatvorený.



Ochrana proti neoprávnenému zásahu

WaterStop je možné inštalovať v kanceláriách, reštauráciách, kaviarňach a na iných verejných miestach. Súčasťou je uzamykací mechanizmus, ktorý chráni pred neoprávnenou demontážou. Mechanizmus zabraňuje demontáži servopohonu a nie je možné ho uvoľniť bez použitia vhodného náradia.

Sabotážný poplach spustí odstránenie servopohonu zo uzatváracieho ventilu. Hub pravidelne (podľa nastavenia) kontroluje stav pripojených zariadení a informuje o strate komunikácie s ktorýmkoľvek z nich. Všetci používatelia a príjmacie centrum poplachov bezpečnostnej služby dostávajú upozornenia o týchto udalostiach.



Chytrý dizajn

WaterStop je bezdrôtové zariadenie, ktoré je napájané predinštalovanými batériami. Inštalačný technik môže v prípade potreby pripojiť napájací zdroj tretiej strany 9V/2A DC.

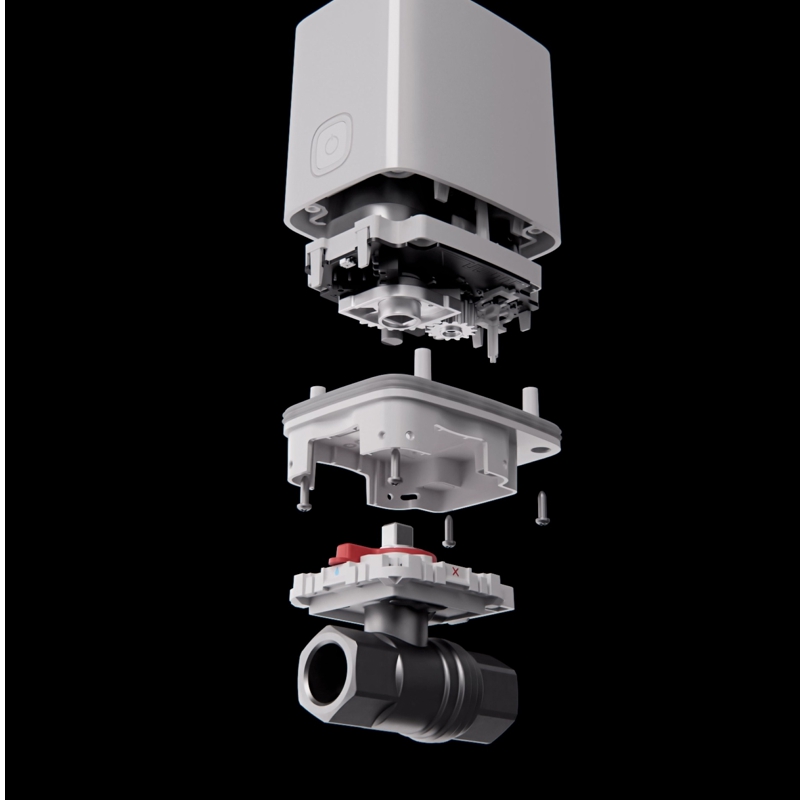

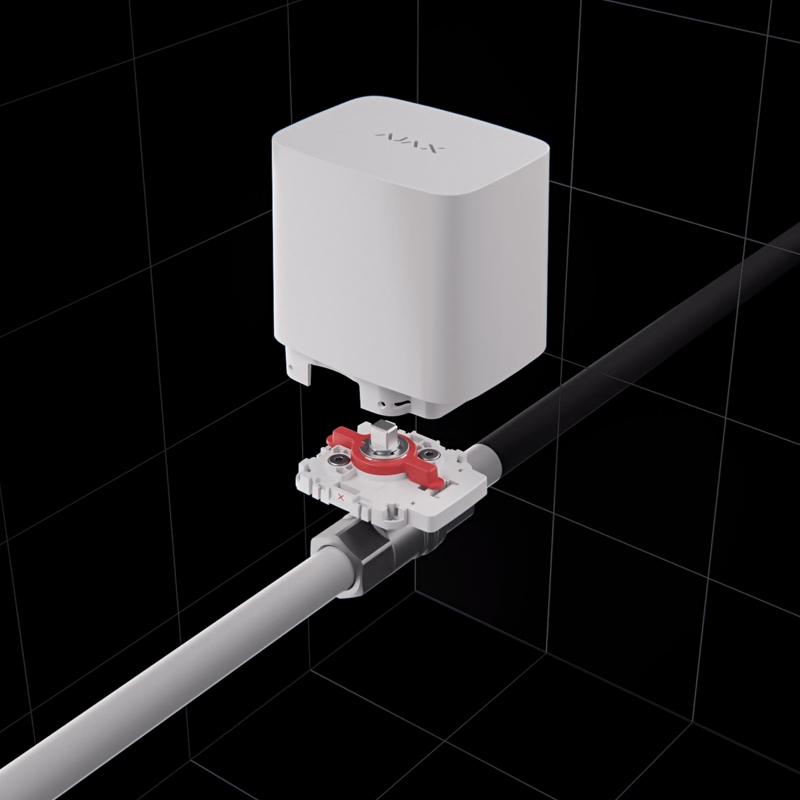

Elektrický pohon je možné na uzatváracom ventile upevniť štyroch polohách. Plášť servopohonu nie je nutné na inštaláciu rozoberať. Upevňuje sa na ventil pomocou montážneho zámku bez použitia nástrojov. Tak sa predišlo poškodeniu elektroniky.



Jednoduchá inštalácia a pripojenie

WaterStop inštalujú dvaja odborníci: inštalatér a inštalačný technik. Zaistili sme, aby s výrobkom a dobre pracovalo.

Inštalatér môže nainštalovať štandardný kompatibilný uzatvárací ventil bez inštalačného technika. Stačí mu poznať rozmer elektrického ventilu. Inštalačný technik tak príde v inom deň, nainštaluje elektrický pohon a integruje ho do zabezpečovacieho systému Ajax.

Spojenie zariadenia so zabezpečovacím systémom Ajax trvá menej ako minútu. Inštalačný technik musí iba otvoriť aplikáciu Ajax, naskenovať QR kód a pridať detektor do miestnosti a skupiny.

Technická špecifikácia

Komunikácia s ovládacím panelom alebo rozšírením dosahu
Technológia komunikácie Jeweller	Ano
Frekvencné pásma (v závislosti od regiónu)	866.0–866.5 MHz 868.0–868.6 MHz 868.7–869.2 MHz 905.0–926.5 MHz 915.85–926.5 MHz 921.0–922.0 MHz
Interval dopytovania zariadenia	12 – 300 s (nastaviteľné používateľským/PRO účtom s administrátorskými právami v aplikáciách Ajax)
Ochrana proti falšovaniu signálu (spoofing)	Autentifikácia zariadenia
Maximálny efektívny vyžiarený výkon (ERP)	? 20 mW
Dosah komunikácie (v otvorenom priestore)	1 100 m
Kompatibilita
Centrálny ovládací panel	Hub Plus Hub 2 (2G) Hub 2 (4G) Hub 2 Plus Hub Hybrid (2G) Hub Hybrid (4G)
Rozšírenia dosahu signálu	ReX ReX 2
Prevádzkové časti
Elektrický aktuátor	Ovláda pozíciu uzatváracieho ventilu: otvára a zatvára ho
Uzatvárací ventil	Ventil Bonomi v rozmeroch 1/2“, 3/4“ alebo 1“
Upevnenie	Prvok inštalovaný medzi uzatvárací ventil a elektrický aktuátor.
Uzamykací mechanizmus	Skladá sa zo dvoch častí – prvá je určená pre rýchle upevnenie elektrického aktuátora k uzatváraciemu ventilu; druhá sa používa, ak je zariadenie potrebné chrániť pred neoprávnenou manipuláciou na verejných miestach.
Uzatvorenie vody
Rozsah použitia	Prívody vody >Systémy vykurovania
Prevádzková kvapalina	Teplá alebo studená voda Nebezpečné kvapaliny
Teplotný rozsah prevádzkovej kvapaliny	Od +5°C do +120°C
Prevádzkový tlak	40 barov
Materiál uzatváracieho ventilu	Meď
Typ pripojenia a závit uzatváracieho ventilu	Samica – samica; veľkosť závitu: 1/2“ (15 mm) 3/4“ (20 mm) 1“ (25 mm)
Príruba pre pripojenie servopohonu	Vyrobené podľa normy ISO 5211
Krútiaci moment elektrického pohonu	Až 10 Nm
Rýchlosť zatvorenia ventilu	Až 5 sekúnd (môže trvať dlhšie, ak je ventil zanesený)
Diaľkové ovládanie	Aplicácia Ajax Tlačidlo Ajax Button Vypínač LightSwitch
Manuálne ovládanie	Tlačidlo na kryte elektrického aktuátora Páka na držadle
Ochrana proti neoprávnenému zásahu
Ochrana proti falšovaniu signálu (spoofing)	Autentifikácia zariadenia
Detekcia straty komunikácie	Kontrola každých 36 sekúnd (interval pre detekciu straty komunikácie závisí od nastavenia hubu).
Detekcia otvorenia krytu (tamper)	Áno
Prídavný uzamykací mechanizmus	Chráni pred demontážou WaterStop. Inštaluje sa, ak je potrebné zabezpečiť zariadenie na verejných miestach.
Dodatočné funkcie
Automatizačné scénáre	Poplach Zmena stavu systému Časový plán Stlačenie tlačidla Button Stlačenie vypínača LightSwitch >Prekročenie teploty
Teplotná ochrana	Až do 60°C na mieste inštalácie
Indikácia stavu uzatváracieho ventilu
LED indikácia	Farba LED indikátora na čele zariadenia signalizuje aktuálny stav elektrického aktuátora
Poloha páky	Dľa polohy páky je jasné, či je ventil otvorený alebo zatvorený
Napájanie
Batérie	4x lítiové batérie CR123 A, 3V DC
Výdrž batérií	Až 3 roky
Voliteľné externé napájanie	9 – 12V / 2A DC (v prípade pripojenia k externému napájaciemu zdroju fungujú predinštalované batérie ako záložný zdroj)
Inštalácia
Rozsah prevádzkovej teploty	Od 0°C do +60°C
Prevádzková vlhkosť	Až do 95%
Stupeň krytia	IP56
Kryt
Farba	Biela alebo čierna
Rozmery	c
Hmotnosť	869 g (celková hmotnosť, uzatvárací ventil Bonomi 1/2“ + elektrický aktuátor); 1012 g (celková hmotnosť, uzatvárací ventil Bonomi 3/4“ + elektrický aktuátor); 1336 g (celková hmotnosť, uzatvárací ventil Bonomi 1“ + elektrický aktuátor); 536 g (hmotnosť elektrického aktuátora); 333 g (hmotnosť uzatváracieho ventilu Bonomi 1/2“); 476 g (hmotnosť uzatváracieho ventilu Bonomi 3/4“); 800 g (hmotnosť uzatváracieho ventilu Bonomi 1“)
Obsah balenia
1.       WaterStop Jeweller 2.       4x batérie CR123A (predinštalované) 3.       Uzatvárací ventil 1/2“, 3/4“ alebo 1“ podľa vybranej sady 4.       2x zabezpečovací mechanizmus pre ochranu proti neoprávnenej manipulácii 5.       Rýchly používateľský manuál

Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
