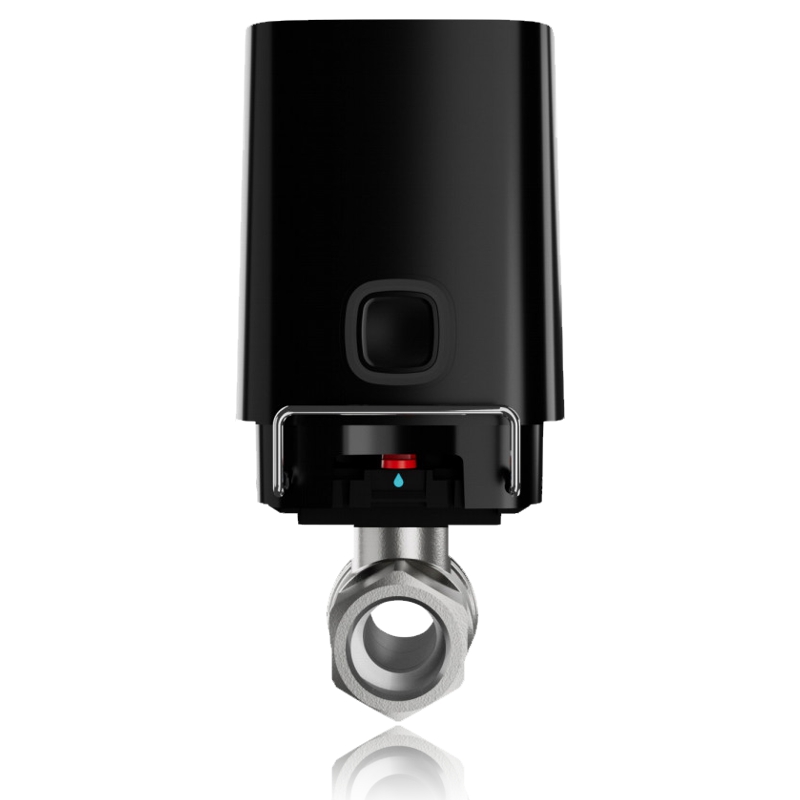

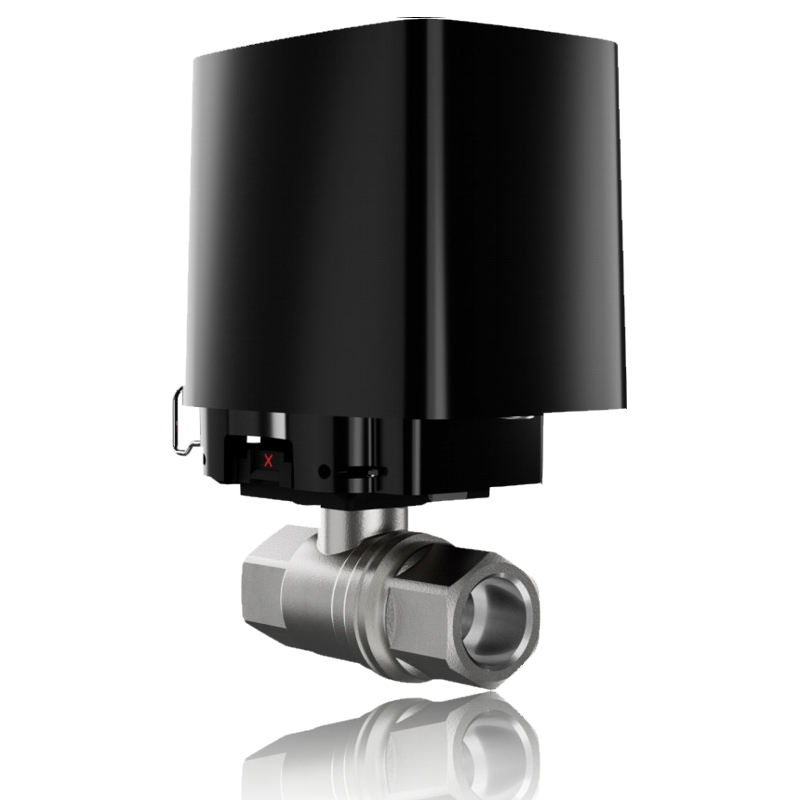

Ajax WaterStop [1] ASP black (52266) - Dálkově ovládaný uzavírací ventil vody (1“)

Podrobnosti

WaterStop Jeweller – Diaľkovo ovládaný uzatvárací ventil vody (1" )

Zariadenie umožňuje automatické uzatvorenie prívodu vody pri detekcii jej úniku vo stráženom priestore alebo na základe prednastavených automatizačných scénarov.

Upozornenie: Použitie zariadenia vyžaduje pripojenie k Hubu Ajax

Vlastnosti:

• Aktivácia na základe automatizačných scénarov pri poplachu, zmene stavu systému alebo časovom pláne
• Nastaviteľná ochrana proti zaseknutiu ventilu s intervalom až 1 týždeň
• Uzatvárací ventil Bonomi v rozmeroch 1/2" , 3/4"  alebo 1"
• Až 3 roky prevádzky z predinštalovaných batérií
• Diaľkové ovládanie a konfigurácia pomocou aplikácií Ajax
• Uzatváranie vody sa ovláda tlačidlom na servomotore a pákou na uzatváracom ventile
• Dosah rádiového signálu medzi zariadením a hubom alebo rozširovačom dosahu rádiového signálu bez prekážok až 1 100 m
• Ochranný mechanizmus proti neoprávnenej demontáži zariadenia
• Možnosť pripojenia externého napájacieho zdroja 9V/2A DC
• Pridanie do systému pomocou QR kódu



Súčasť systému pre detekciu úniku vody

WaterStop bol navrhnutý pre diaľkové ovládanie prívodu vody do objektu. Zariadenie kombinuje uzatvárací ventil v jednom zo troch dostupných rozmerov a elektrický pohon. WaterStop je možné ovládať odkiaľkoľvek, kde je dostupný internet – aplikácie Ajax umožňujú kedykoľvek skontrolovať stav a zmeniť polohu ventilu.

Pri vyhlásení poplachu detektormi LeaksProtect alebo detektormi úniku vody tretej strany WaterStop počas 5 sekúnd automaticky vypne prívod vody. Všetci používatelia systému dostanú notifikáciu o poplachu a aktivácii scénára. Okrem scénara pri poplachu môže inštalačný technik nakonfigurovať uzatvorenie vody podľa časového plánu alebo v prípade zmeny stavu bezpečnostného režimu.



Výkonný elektrický pohon a ručné ovládanie

Elektrický pohon WaterStop má maximálny krútiaci moment 10 Nm. Táto sila umožňuje uzavretie zaseknutého uzatváracieho ventilu bez jeho poškodenia. A za normálnych podmienok — vypnete vodu do 5 sekúnd od odoslania príkazu.

Prívod vody je možné ovládať nielen pomocou aplikácií Ajax a scénarov, ale aj ručne. Na to slúži tlačidlo na kryte WaterStop a páka na držiaku uzatváracieho ventilu. To je výhodné napríklad pri výmene servomotora alebo pri inštalatérskej práci.

Aktuálny stav ventilu je možné zistiť v aplikáciách Ajax, podľa odpovedajúcej farby loga Ajax na kryte WaterStop alebo polohy páky.



Štandardný typ uzatváracieho ventilu

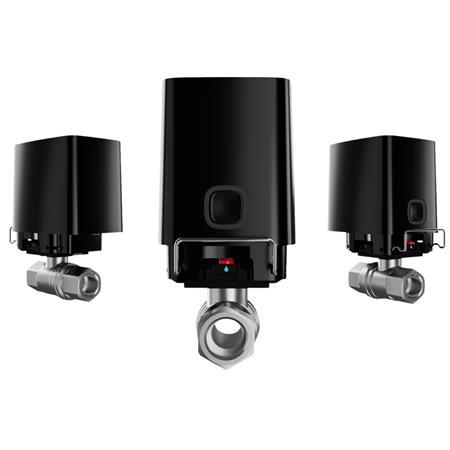

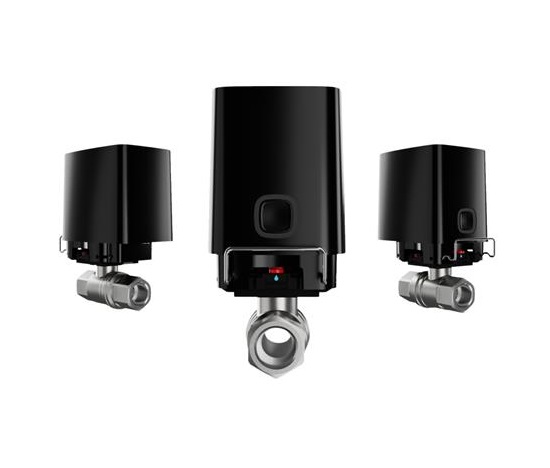

Zariadenie je vybavené uzatváracím ventilom Bonomi vhodným pre studenú aj teplú vodu. WaterStop je ponúkaný vo troch verziách: s 1/2" , 3/4"  a 1" ventilom.

WaterStop je kompatibilný s uzatváracími ventilmi vyrobenými podľa normy ISO 5211. Inštalatér tak môže nainštalovať štandardizovaný uzatvárací ventil a inštalačný technik ho môže pridať do systému.

Pri sťahovaní je WaterStop možné jednoducho demontovať a nainštalovať iný kompatibilný ventil na novom mieste. Elektrický pohon sa z uzatváracieho ventilu odstráni v priebehu niekoľkých sekúnd — bez akýchkoľvek nástrojov.



Komunikačná technológia Jeweller

Jeweller je rádiový protokol, ktorý zabezpečuje rýchlu a spoľahlivú obojsmernú komunikáciu medzi hubom a pripojenými zariadeniami. Protokol poskytuje bezdrôtový rádiový komunikačný dosah až na vzdialenosť 1 100 m, čo umožňuje použitie chytrého ventilu nielen vo veľkom dome, ale aj v pivnici, kanceláriách alebo skladoch.

Jeweller prenáša všetky potrebné informácie. Používatelia majú vždy prístup k inteligentnému ovládaniu ventilov v aplikáciách Ajax a tiež môžu kedykoľvek skontrolovať stav ventilu – či je otvorený alebo zatvorený.



Ochrana proti neoprávnenej manipulácii

WaterStop je možné nainštalovať v kanceláriách, reštauráciách, kaviarňach a ďalších verejných miestach. Súčasťou je uzamykací mechanizmus, ktorý chráni pred neoprávnenou demontážou. Mechanizmus zabraňuje demontáži servomotora a nie je možné ho uvoľniť bez použití vhodného náradia.

Sabotážný poplach sa spustí pri odstránení servomotora z uzatváracieho ventilu. Hub pravidelne (podľa nastavenia) kontroluje stav pripojených zariadení a informuje o strate komunikácie s ktorýmkoľvek z nich. Všetci používatelia a poplachové prijímacie centrum bezpečnostnej služby dostávajú upozornenia o týchto udalostiach.



Chytrý dizajn

WaterStop je bezdrôtové zariadenie, ktoré je napájané predinštalovanými batériami. Inštalačný technik môže v prípade potreby pripojiť napájací zdroj tretej strany 9V/2A DC.

Elektrický pohon je možné upevniť na uzatvárací ventil v štyroch polohách. Kryt servomotora nie je nutné rozoberať pri inštalácii. Upevňuje sa na ventil pomocou montážneho zámku bez použitia náradia. Tým sa minimalizuje riziko poškodenia elektroniky.



Jednoduchá inštalácia a pripojenie

WaterStop inštalujú dvaja odborníci: inštalatér a inštalačný technik. Snažili sme sa zabezpečiť, aby s týmto produktom dobre pracovali obaja.

Inštalatér môže nainštalovať štandardný kompatibilný uzatvárací ventil bez inštalačného technika. Stačí mu len poznať rozmery elektrického ventilu. Inštalačný technik tak môže prísť v inom dni, nainštalovať elektrický pohon a začleniť ho do bezpečnostného systému Ajax.

Spárovanie zariadenia so zabezpečovacím systémom Ajax trvá menej než minútu. Inštalačný technik musí len otvoriť aplikáciu Ajax, naskenovať QR kód a pridať detektor do miestnosti a skupiny.

Technická špecifikácia

Komunikácia s ovládacím panelom alebo rozširovačom dosahu
Komunikačná technológia Jeweller	Ano
Frekvenčné pásma (v závislosti od regiónu)	866.0–866.5 MHz 868.0–868.6 MHz 868.7–869.2 MHz 905.0–926.5 MHz 915.85–926.5 MHz 921.0–922.0 MHz
Interval dotazovania zariadenia	12 – 300 s (nastaviteľné používateľským/PRO účtom s administrátorskými právami v aplikáciách Ajax)
Ochrana proti falšovaniu signálu (spoofing)	Autentifikácia zariadenia
Maximálny efektívny vysielaný výkon (ERP)	? 20 mW
Dosah komunikácie (v otvorenom priestore)	1 100 m
Kompatibilita
Centrálné ovládacie panely	Hub Plus Hub 2 (2G) Hub 2 (4G) Hub 2 Plus Hub Hybrid (2G) Hub Hybrid (4G)
Rozširovače dosahu signálu	ReX ReX 2
Prevádzkové súčasti
Elektrický aktuátor	Ovláda polohu uzatváracieho ventilu: otvára a zatvára ho
Uzatvárací ventil	Uzatvárací ventil Bonomi v rozmeroch 1/2" , 3/4"  alebo 1"
Upevnenie	Prvok inštalovaný medzi uzatváracím ventilom a elektrickým aktuátorom.
Uzamykací mechanizmus	Skladá sa zo dvoch častí – prvá je určená na rýchle upevnenie elektrického aktuátora k uzatváraciemu ventilu; druhá sa používa, ak je zariadenie nutné zabezpečiť proti neoprávnenej manipulácii na verejných miestach.
Uzatvorenie vody
Rozsah použitia	Prívody vody >Systémy vykurovania
Prevádzková tekutina	Neagresívne kvapaliny
Teplotný rozsah prevádzkovej kvapaliny	Od +5 °C do +120 °C
Prevádzkový tlak	40 barov
Materiál uzatváracieho ventilu	Brómovaná mosadz
Typ pripojenia a závit uzatváracieho ventilu	Samica – samica; veľkosť závitu: 1/2"  (15 mm) 3/4"  (20 mm) 1"  (25 mm)
Príruba pre pripojenie servomotora	Podľa normy ISO 5211
Krútiaci moment elektrického pohonu	Až 10 Nm
Rýchlosť zatvorenia ventilu	Až 5 sekúnd (môže trvať dlhšie, ak je ventil zanesene)
Diaľkové ovládanie	Ajax aplikácia Tlačidlo Ajax Button Vypínač LightSwitch
Manuálne ovládanie	Tlačidlo na kryte elektrického aktuátora Páka na držiaku
Ochrana proti neoprávnenej manipulácii
Ochrana proti falšovaniu signálu (spoofing)	Autentifikácia zariadenia
Detekcia straty komunikácie	Kontrola každých 36 sekúnd (interval pre detekciu straty komunikácie závisí od nastavenia hubu).
Detekcia otvorenia krytu (tamper)	Ano
Prídavný uzamykací mechanizmus	Chráni pred demontážou WaterStop. Inštaluje sa, ak je nutné zabezpečiť zariadenie na verejných miestach.
Doplnkové funkcie
Automatizačné scénare	Poplach Zmena stavu systému Časový plán Stlačenie tlačidla Button Stlačenie vypínača LightSwitch >Prekročenie teploty
Teplotná ochrana	Až do 60 °C na mieste inštalácie
Indikácia stavu uzatváracieho ventilu
LED indikácia	Farba LED indikátora na čele zariadenia signalizuje aktuálny stav elektrického aktuátora
Pozícia páky	Podľa pozície páky je zrejmé, či je ventil otvorený alebo zatvorený
Napájanie
Batéria	4x lítiová batéria CR123 A, 3V DC
Výdrž batérií	Až 3 roky
Voliteľné externé napájanie	9 – 12V / 2A DC (pri pripojení k externému napájaniu fungujú predinštalované batérie ako záložný zdroj)
Inštalácia
Rozsah prevádzkovej teploty	Od 0 °C do +60 °C
Prevádzková vlhkosť	Až do 95%
Stupeň krytia	IP56
Kryt
Farba	Biela alebo čierna
Rozmery	c
Hmotnosť	869 g (celková hmotnosť, uzatvárací ventil Bonomi 1/2" + elektrický aktuátor); 1012 g (celková hmotnosť, uzatvárací ventil Bonomi 3/4" + elektrický aktuátor); 1336 g (celková hmotnosť, uzatvárací ventil Bonomi 1" + elektrický aktuátor); 536 g (hmotnosť elektrického aktuátora); 333 g (hmotnosť uzatváracieho ventilu Bonomi 1/2" ); 476 g (hmotnosť uzatváracieho ventilu Bonomi 3/4" ); 800 g (hmotnosť uzatváracieho ventilu Bonomi 1" )
Obsah balenia
1.        WaterStop Jeweller 2.        4x batéria CR123A (predinštalované) 3.        Uzatvárací ventil 1/2" , 3/4"  alebo 1" dľa vybranej sady 4.        2x zabezpečovací mechanizmus na ochranu proti neoprávnenej manipulácii 5.        Rýchle používateľské návody
